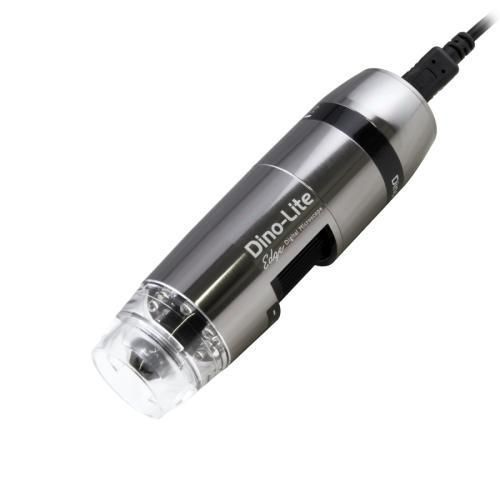

Digitales Videomikroskop AM7515MTFP-APL

InspektionpolarisiertPolarisation

Produktübersicht
Das AM7515MTFP-APL ist ein 5,0 Megapixel Extra Long Working Distance (ELWD) digitales Inspektionsmikroskop mit einem Vergrößerungsbereich von 45–70x. Es verfügt über einen integrierten Aim Point Laser (APL) zur visuellen Zielmarkierung, einen eingebauten Polarisator zur Reflexionskontrolle, Automatic Magnification Reading (AMR) und Flexible LED Control (FLC). Das Metallgehäuse (Aluminium) und das Glasobjektiv mit Antireflexbeschichtung liefern klare Bilder bei einem Arbeitsabstand von bis zu 108 mm bei 70x.

Anwendungen
Dieses ELWD-Modell eignet sich für industrielle Prüfungen, Reparatur-, Nachbearbeitungs- und Montageaufgaben, bei denen zusätzlicher Abstand zum Objekt oder ein größeres Sichtfeld erforderlich ist. Es ist ebenfalls geeignet für die Arbeit an sperrigen oder empfindlichen Objekten, die nicht berührt werden können, sowie zur Inspektion glänzender oder reflektierender Oberflächen wie Metall, Kunststoff, Glas, Schmuck und Elektronik. Die AMR-Funktion unterstützt häufige Messabläufe.

Aim Point Laser (APL)
Der Aim Point Laser (APL) ist ein durch die Linse integrierter Laser, der einen roten Referenzpunkt projiziert, um Positionierung und Fokussierung des Ziels berührungslos zu unterstützen.

Hauptmerkmale

• 5,0 Megapixel CMOS Edge-Sensor (2592 x 1944)
• Extra Long Working Distance (ELWD) / Long Working Distance (LWD)
• Vergrößerungsbereich 45–70x
• Integrierter Polarisator zur Reflexionskontrolle
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC) mit 8 weißen LEDs (ein/aus)
• Aim Point Laser (APL) — 656 nm Laserdiode
• Umfangreiche Messfunktionen und Kalibrierung
• Austauschbare Frontkappen im Lieferumfang enthalten
• USB 2.0 Schnittstelle; wireless-ready mit optionalem WF-10

Optische Daten (Tabelle)
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
Listed values may differ slightly | | * Without front cap | | | Unit = mm
45 | - | 146 | 8.7 | 6.9 | 2.1
50 | - | 135 | 7.8 | 6.3 | 1.8
60 | - | 120 | 6.5 | 5.2 | 1.3
70 | - | 108 | 5.6 | 4.5 | 1.0

Spezifikationen / Technische Details

• Beleuchtung: 8 weiße LEDs, ein/aus schaltbar
• IR-Filter: IR cut-filter >650 nm
• Diffusor: Ja (N3C-D im Lieferumfang)
• Emissionsfilter: Nein
• Polarisator: Integriert
• Laserpointer: 656 nm Laserdiode (Aim Point Laser)
• Vergrößerung: 45 ~ 70x
• Makro-Zoom: Nein
• Arbeitsabstand: Lang / Extra Long (siehe Tabelle)
• Objektivtyp: Glas mit Antireflexbeschichtung
• Sensor-Typ: CMOS
• Auflösung: 5,0 Megapixel (2592 x 1944)
• Maximale Bildrate: 30 fps
• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.14 und neuer
• Software: DinoCapture 2.0 (Windows), DinoXcope (MacOS)
• Unterstützte Bildformate (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Unterstützte Videoformate (Windows): WMV, FLV, SWF
• Unterstützte Bildformate (MacOS): JPEG, PNG
• Unterstützte Videoformate (MacOS): MOV (max. 1.3MP)
• Imaging-Standards: DirectShow, UVC
• WiFi: Wireless-ready (erfordert WF-10, optional)
• Gehäusematerial: Metall / Aluminium
• Abmessungen: 107 mm (L) x 32 mm (D)
• Gewicht: 140 g
• Kabellänge: 1,8 m
• Spezialfunktionen: AMR, FLC, APL, Microtouch-Sensor, ESD-sicher
• Messfunktionen: Ja
• Kalibrierung: Ja
• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierziel, Benutzerhandbuch, N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S
• Garantie: 2 Jahre (europäische Garantie)
• Regulatorische Zulassungen: CE, FCC, ROHS
• Indikativer Preisbereich: EUR 900,00 - EUR 1000,00
