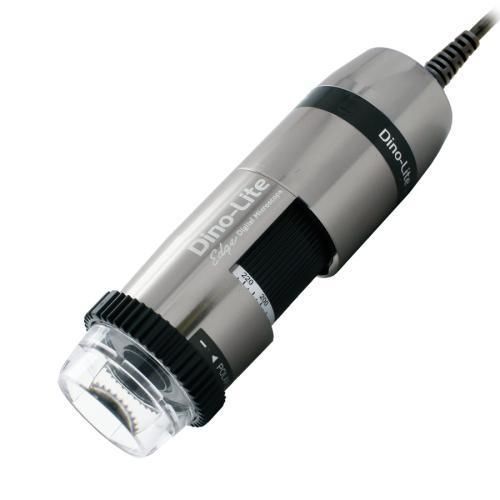

Digitales Videomikroskop AM7515MZT1P-APL

InspektionLaborPolarisation

Produktbeschreibung
Dino-Lite AM7515MZT1P-APL verfügt über einen integrierten Aim Point Laser (APL), der das Lokalisieren und Fokussieren von Objekten unter dem Mikroskop erleichtert. Dieses 5 MP Digitalmikroskop bietet einen Vergrößerungsbereich von 70–140x und umfasst Automatic Magnification Reading (AMR), Flexible LED Control (FLC), einen integrierten linearen Polarisator und ein Metallgehäuse.

Anwendungsbereiche
Mit standardmäßigem Arbeitsabstand und großem Vergrößerungsbereich eignet sich das AM7515MZT1P-APL für die Inspektion glänzender oder reflektierender Objekte wie Metall, Kunststoff, Glas, Schmuck und elektronische Bauteile sowie für Labor‑ und Industrieprüfungen. Der eingebaute Polarisator reduziert Blendung; die AMR-Funktion unterstützt häufige Messabläufe.

Aim Point Laser (APL)
Der Aim Point Laser (APL) ist ein durch die Linse integrierter Laser, der einen roten Punkt projiziert und als visuelle Referenz für Positionierung und Fokussierung dient.

Hauptmerkmale

• 5.0 Megapixel CMOS-Sensor (2592x1944)
• Vergrößerungsbereich 70–140x
• Integrierter linearer Polarisator
• Metall/Aluminium-Gehäuse
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC) mit 8 weißen LEDs
• Aim Point Laser (APL), 656 nm
• Umfangreiche Mess‑ und Kalibrierfunktionen
• Austauschbare Frontkappen (open, closed, diffuser, extension, long, side light)

Optische Daten
VERGRÖßERUNGSRATE | ARBEITSABSTAND 1 | ARBEITSABSTAND 2* | SICHTFELD (X) | SICHTFELD (Y) | TIEFENSCHÄRFE (Einheit = mm)
Die angegebenen Werte können leicht abweichen
130 | - | 4.5 | 3.0 | 2.2 | -
140 | - | 5.0 | 2.8 | 2.1 | -
150 | - | 5.6 | 2.6 | 1.9 | -
160 | - | 6.3 | 2.4 | 1.8 | -
170 | - | 7.1 | 2.3 | 0.17 | -
180 | - | 8.0 | 2.2 | 1.6 | -
190 | - | 8.9 | 2.1 | 1.5 | -
200 | - | 9.9 | 2.0 | 1.5 | -
210 | - | 10.9 | 1.9 | 1.4 | -
220 | - | 11.9 | 1.8 | 1.3 | 0.1

Spezifikation

• Beleuchtung: Weiße LEDs, 8 Stück, schaltbar; IR-Cut-Filter >650 nm; Diffusor enthalten (N3C-D); Emissionsfilter: Nein; Polarisator: linear; Laserpointer: 656 nm Diode.
• Optik: Vergrößerung 70x–140x; Makrozoom: Nein; Arbeitsabstand: Standard; Linsentyp: Glas mit Antireflexbeschichtung.
• Sensor: CMOS 5.0 MP (2592x1944); Maximale Bildrate: 30 fps.
• Kompatibilität: Schnittstelle USB 2.0; OS: Windows 7/8/10/11, macOS 10.14+; Software: DinoCapture 2.0 (Windows), DinoXcope (Mac); Imaging-Standards: DirectShow, UVC; Wi‑Fi-fähig mit optionalem WF-10 Streamer.
• Gehäuse: Metallgehäuse; Abmessungen: 10.7 cm (L) x 3.2 cm (D); Gewicht: 140 g; Kabellänge: 1.8 m.
• Funktionen: AMR, FLC, APL; Mess‑ und Kalibrierfunktionen; Microtouch-Sensor; ESD-sicher.
• Information: Lieferumfang: Mikroskop, Tasche, Software-CD, Kalibrierziel, Anleitung, Frontkappen N3C; Garantie: 2 Jahre (Europa); Zulassungen: CE, FCC, RoHS; Preisbereich: €1000–€1200.

Technische Spezifikationen

• Produktcode: AM7515MZT1P
• Modell: AM7515MZT1P-APL
• Auflösung: 5.0 MP (2592x1944)
• Vergrößerung: 70x–140x
• Schnittstelle: USB 2.0
• LEDs: 8 weiße, schaltbar
• Laser: Aim Point 656 nm
• Polarisator: integriert, linear
• Linse: Glas mit Antireflexbeschichtung
• Gehäuse: Metall
• Abmessungen: 10.7 cm x 3.2 cm
• Gewicht: 140 g
• Kabellänge: 1.8 m
• Messfunktionen & Kalibrierung: Ja
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Garantie: 2 Jahre (EU)
• Regulatorisch: CE, FCC, RoHS
