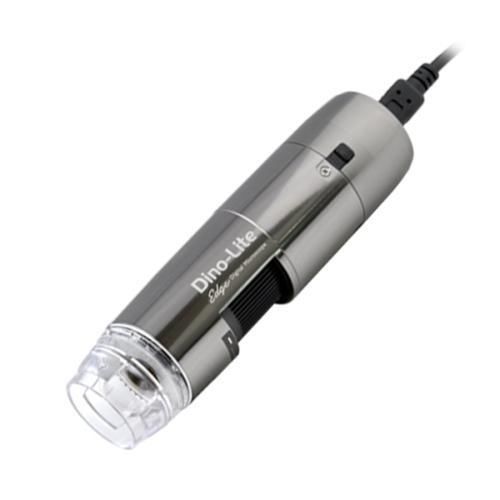

Digitales Videomikroskop AF7515MT4A

InspektionHandgerätLED

Produktüberblick
Mit koaxialer Beleuchtung für reflektierende Oberflächen ist der AF7515MT4A ein Digitalmikroskop mit einem 5,0-Megapixel-Sensor, das Hellfeldaufnahmen bei 420x–470x Vergrößerung liefert. Durch FLC (Flexible Lighting Control) lassen sich topografische Merkmale wie Kanten, Dellen und Poren deutlich darstellen. Kompatibel mit dem optionalen WF‑20 Wi‑Fi‑Streamer für drahtloses Streaming.

Hauptmerkmale

• Koaxiale Beleuchtung für reflektierende Oberflächen (White LED)
• FLC (Flexible Lighting Control) für verbesserten topografischen Kontrast
• 5,0 MP Sensor (2592 x 1944)
• Vergrößerungsbereich: 420x–470x
• Schnittstelle USB 2.0; WF‑20 Wi‑Fi‑Streamer optional
• Mess‑ und Kalibrierfunktion
• Microtouch‑Sensor und Vergrößerungs‑Lock

Optische Daten
M | WD | FOV (x) | FOV (y) | DOF
420 | 6,7 | 0,94 | 0,71 | 0,04
430 | 7,7 | 0,92 | 0,69 | 0,04
440 | 8,6 | 0,90 | 0,67 | 0,04
450 | 8,6 | 0,88 | 0,66 | 0,04
460 | 8,5 | 0,86 | 0,65 | 0,03
470 | 8,4 | 0,84 | 0,63 | 0,03

Spezifikationsübersicht

• Beleuchtung: Koaxiale White LED
• Optik: Vergrößerung 420x–470x
• Sensor: 5,0 MP (2592 x 1944)
• Maximale Bildrate: 10 fps bei 5,0 MP/3,0 MP (MJPEG); 25 fps bei 1,3 MP (MJPEG); 30 fps bei VGA (MJPEG); 10 fps bei 1,3 MP (YUY2)
• Kompatibilität: USB 2.0; Windows 7/8/10/11; macOS 10.14 oder neuer
• Gehäuse & Abmessungen: Vergrößerungs‑Lock: Ja; Abmessungen: 117 mm (H) x 34 mm (D); Gewicht: ca. 101 g; Kabellänge: ca. 1,8 m
• Funktionen: Messung, Kalibrierung, Microtouch‑Sensor
• Lieferumfang: Mikroskop; Transporttasche; Kalibrierziel; Bedienungsanleitung; N3C-O (Open cap); N3C-C (Closed cap); N3C-D (diffuser cap); N3C-E (extension cap); N3C-L (Long cap); N3C-S (Side light cap)
• Garantie: 2 Jahre (Europa)
• Zulassungen: CE, FCC, ROHS
• Preisrahmen (indiziert): €1100,00 - €1300,00

Technische Daten

• Produktname / Artikelnummer: AF7515MT4A
• Marke: Dino-Lite
• Vergrößerung: 420x–470x
• Sensorauflösung: 5,0 Megapixel (2592 x 1944)
• Arbeitsabstand (Beispiele): 6,7–8,6 mm abhängig von der Vergrößerung
• Sichtfeld (Beispiele): FOV x ≈0,84–0,94 mm; FOV y ≈0,63–0,71 mm
• Tiefenschärfe (Beispiele): 0,03–0,04 mm
• Schnittstelle: USB 2.0 (drahtloser Streamer optional)
• Betriebssysteme: Windows 7/8/10/11; macOS 10.14 oder neuer
• Messung & Kalibrierung: unterstützt
• Microtouch‑Sensor: enthalten
• Vergrößerungs‑Lock: ja
• Abmessungen: 117 mm (H) x 34 mm (D)
• Gewicht: ca. 101 g
• Kabellänge: ca. 1,8 m
• Lieferumfang: siehe oben
• Garantie: 2 Jahre (Europa)
• Zulassungen: CE, FCC, ROHS
