Digitales Videomikroskop AM4515ZTL - EDGE

InspektionpolarisiertHandgerät

Produktübersicht

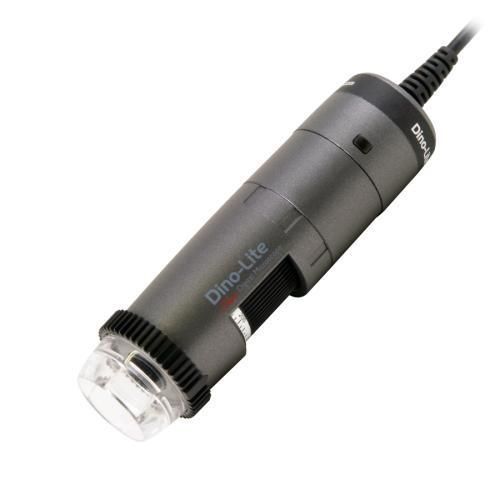

Das Dino-Lite Edge AM4515ZTL ist ein digitales Mikroskop, das hochwertige Bilder und hohe Flexibilität durch ein austauschbares Kappen-System sowie einen integrierten, einstellbaren Polarisator bietet. Die automatische Vergrößerungsablesung (AMR) ermöglicht schnelle und präzise Messungen sowie Kalibrierung. Die lange Arbeitsdistanz von bis zu 23 cm und die mitgelieferten Frontkappen machen das Modell geeignet für Leiterplatteninspektion, Bauteilmontage und andere Echtzeitprüfungen an kleinen Objekten.

Produktcode
AM4515ZTL

Hauptmerkmale

• Automatic Magnification Reading (AMR) für einfache Messung und Kalibrierung
• Integrierter, einstellbarer Polarisator zur Reduktion von Spiegelungen
• Langer Arbeitsabstand (bis zu 23 cm) für Leiterplatten- und Echtzeitinspektion
• Mehrere austauschbare Kappen im Lieferumfang (N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S)
• Microtouch-Sensor und Vergrößerungs-Sperre enthalten
• USB 2.0 Schnittstelle und breite Softwarekompatibilität

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
* Ohne Frontkappe (Einheit = mm)
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Spezifikationen
Beleuchtung

• Light / LED type: White
• Number of LEDs: 8 (on/off schaltbar)
• Infrarotfilter: IR cut-filter >650 nm
• Diffusor: Ja (N3C-D inklusive)
• Polarizer: Ja, linear und einstellbar

Optik

• Vergrößerung: 10x ~ 140x
• Makrozoom: Nein
• Arbeitsabstand: Lang (siehe optische Tabelle; bis zu 23 cm ohne Frontkappe)
• Linsentyp: Glas mit Antireflexbeschichtung

Sensor

• Sensor-Typ: CMOS
• Auflösung: 1,3 Megapixel (1280x1024)
• Maximale Bildrate: 30 fps

Kompatibilität

• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.9 und höher
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Imaging-Standards: DirectShow, UVC
• WiFi: Wireless-ready über WF-10 (optional)

Gehäuse

• Material: Composite / Kunststoff
• Vergrößerungs-Sperre: Ja
• Abmessungen: 10,5 cm (L) x 3,2 cm (D)
• Gewicht: 105 g
• Kabellänge: 1,8 m

Funktionen

• Besonderheit: Automatic Magnification Reading (AMR)
• Messung & Kalibrierung: Ja
• Microtouch-Sensor: Ja
• ESD safe: Nein

Informationen

• Lieferumfang: Mikroskop, Transporttasche, Software-CD, Kalibrierziel, Benutzerhandbuch, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (Extension cap), N3C-L (Long cap), N3C-S (Side light cap)
• Garantie: 2 Jahre (europäische Garantie)
• Zulassungen: CE, FCC, ROHS
• Preisspanne: €600,00 - €800,00
