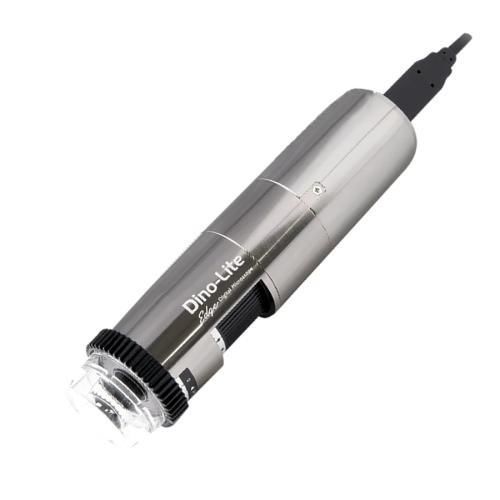

Digitales Videomikroskop Edge Plus

Inspektionfür Forschungszweckekompakt

Produktübersicht

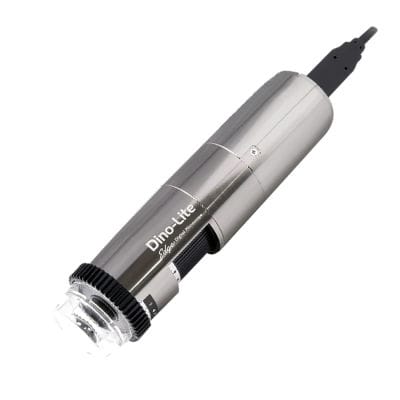

Das AM8917MZTL Edge Plus ist ein 8-Megapixel-Digitalmikroskop mit großem Arbeitsabstand, ausgelegt für industrielle Bildgebung und präzise Messaufgaben. Es verbindet hohe optische Auflösung mit Messfunktionen wie AMR und unterstützt Refocus- und Kalibrierungsabläufe unter Windows.

Hauptmerkmale

• 8.0 Megapixel Sensor (3840 x 2160)
• Optik mit großem Arbeitsabstand (LWD)
• Vergrößerungsbereich: 10x – 140x
• Automatische Vergrößerungsablesung (AMR)
• Erweiterte Schärfentiefe (EDOF) und erweiterter Dynamikbereich (EDR)
• Tiefenerfassung (DPQ)
• Erweiterte flexible LED-Steuerung (eFLC) mit 8 weißen LEDs
• Einstellbarer Polarisator
• Mess- und Kalibrierungsunterstützung (Windows)
• Metallgehäuse, kompakte Abmessungen

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE * | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD
10 | 237.5 | 60.69 | 34.14 | 25.82
20 | 115.3 | 30.35 | 17.07 | 6.89
30 | 75.9 | 20.23 | 11.38 | 3.50
40 | 57.3 | 15.17 | 8.53 | 2.23
50 | 47.0 | 12.14 | 6.83 | 1.59
60 | 40.8 | 10.11 | 5.69 | 1.22
70 | 36.9 | 8.67 | 4.88 | 0.98
80 | 34.6 | 7.59 | 4.27 | 0.82
90 | 33.2 | 6.74 | 3.79 | 0.70
100 | 32.6 | 6.07 | 3.41 | 0.61
110 | 32.4 | 5.52 | 3.10 | 0.53
120 | 32.7 | 5.06 | 2.85 | 0.48
130 | 33.2 | 4.67 | 2.63 | 0.43
140 | 33.9 | 4.34 | 2.44 | 0.39
* Werte ohne Frontkappe gemessen. Einheit = mm.

Spezifikationsübersicht

• Beleuchtung: 8 weiße LEDs, eFLC
• Sensor: CMOS, 8.0 MP (3840 x 2160)
• Maximale Bildrate: 10 fps bei 8.0 MP (MJPEG); MJPEG 25 fps bei 2.0 MP
• Schnittstelle: USB 2.0
• Betriebssystem: Windows 10/11 (erweiterte Funktionen auf Windows)
• Unterstützte Bildformate (Windows): BMP, GIF, PNG, MNG, TIF, TGA, PCX, WBMP, JP2, JPC, JPG, PGX, RAS, PNM
• Unterstützte Videoformate (Windows): WMV, FLV, SWF
• Gehäuse: Metall; Abmessungen: 130 mm (H) x 33 mm (D); Gewicht: 120 g
• Preisbereich angegeben: €1500.00 - €1700.00

Lieferumfang und Garantie
Lieferumfang: Satz von Kappen und Diffusoren (N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S) und Microtouch-Sensor. Europäische Garantie: 2 Jahre.

Technische Daten / Spezifikationen

• Modellfamilie: Edge Plus
• Produktcode: AM8917MZTL Edge Plus
• Marke: Dino-Lite
• Vergrößerungsbereich: 10x – 140x
• Arbeitsabstand: 237.5 mm – 33.9 mm (ohne Frontkappe)
• Spezialfunktionen: AMR, EDOF, EDR, DPQ, Auto/Manual Refocus (Windows PC)
• Messung & Kalibrierung: unterstützt
• Schnittstelle: USB 2.0
• Zulassungen: CE, FCC, ROHS
