Digitales Videomikroskop AM7115MTF

InspektionLEDWeißlicht

Produktübersicht

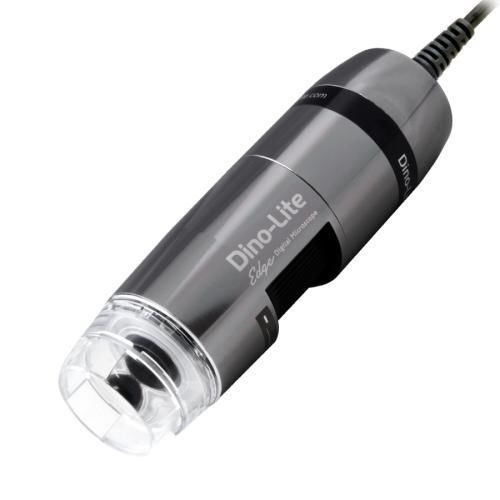

Das Dino-Lite AM7115MTF ist ein 5,0 MP Digitalmikroskop, das für Anwendungen mit extra langer Arbeitsdistanz entwickelt wurde. Es liefert hochauflösende Bilder und bis zu 70-fache Vergrößerung bei 108 mm Arbeitsdistanz und eignet sich für Inspektion, Qualitätskontrolle und Dokumentation, wenn über dem Prüfling wenig Platz vorhanden ist.

Bildsensor und Optik
Das AM7115MTF verwendet einen 5,0 Megapixel CMOS-Sensor (2592×1944) mit verlustarmer MJPEG-Kompression für flüssige Bildübertragung. Die Edge-Optik und die Glaslinse mit Antireflexbeschichtung zeigen feine Details über den gesamten Vergrößerungsbereich.

Hauptmerkmale

• 5 MP Edge CMOS-Sensor
• Aluminium-/Metallgehäuse
• Flexible LED-Steuerung (FLC) mit 8 weißen LEDs
• Umfangreiche Messfunktionen und Kalibrierung
• Microtouch-Sensor und ESD-sichere Ausführung
• Austauschbare Frontkappen (verschiedene Typen enthalten)
• Vergrößerung: 10x ~ 70x (bis 70x bei 108 mm WD)

Optische Daten (Tabelle)
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 503 | 39.1 | 31.3 | 31.49
20 | 271 | 19.5 | 15.6 | 8.67
30 | 196 | 13.0 | 10.4 | 4.20
40 | 159 | 9.8 | 7.8 | 2.56
50 | 135 | 7.8 | 6.3 | 1.76
60 | 120 | 6.5 | 5.2 | 1.31
70 | 108 | 5.6 | 4.5 | 1.03

Zusätzliche technische Hinweise
Schnittstelle: USB 2.0. Maximale Bildrate: 30 fps. Unterstützte Imaging-Standards: DirectShow und UVC. Das Gerät ist wireless-ready, benötigt jedoch den optionalen WF-10 WiFi-Streamer für kabellosen Betrieb. Unterstützte Betriebssysteme und Formate sind plattformabhängig.

Enthaltene / austauschbare Kappen und Zubehör

• Open cap (N3C-O)
• Closed cap (N3C-C)
• Diffuser cap (N3C-D) — enthalten
• Extension cap (N3C-extension)
• Long cap (N3C-L)
• Side light cap (N3C-S)
• Tragetasche, Software-CD, Kalibrierziel, Benutzerhandbuch

Technische Daten

• Modell: AM7115MTF
• Marke: Dino-Lite
• Auflösung / Sensor: CMOS 5,0 MP (2592×1944)
• Vergrößerung: 10x – 70x
• Arbeitsabstand: Extra lang (z. B. 108 mm bei 70x)
• Beleuchtung: 8 weiße LEDs, schaltbar, Diffusor inklusive (N3C-D)
• Linse: Glas mit Antireflexbeschichtung
• Bildrate: Bis zu 30 fps
• Schnittstelle: USB 2.0 (DirectShow, UVC)
• Kompatibilität: Windows 7/8/10/11, MacOS 10.9+ (Herstellerangaben beachten)
• Gehäuse: Metall; Abmessungen: 10,5 cm (L) × 3,2 cm (D); Gewicht: 125 g; Kabel: 1,8 m
• Funktionen: FLC, Messfunktionen, Kalibrierung, Microtouch, ESD-safe
• Zulassungen & Garantie: CE / FCC / ROHS; 2 Jahre Europäische Garantie
• Lieferumfang: Mikroskop, austauschbare Kappen, Tragetasche, Software-CD, Kalibrierziel, Handbuch
• Preisindikator: €800,00 - €1000,00
