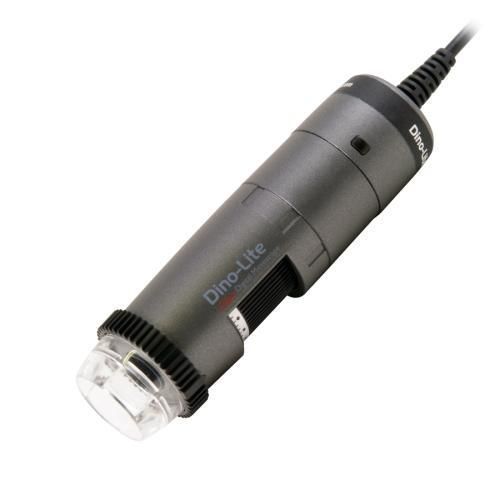

Digitales Videomikroskop AM4815ZTL - EDGE

InspektionpolarisiertHandgerät

Produktbeschreibung
Das Dino-Lite AM4815ZTL - EDGE ist ein digitales Inspektionsmikroskop für die Echtzeit-Visualisierung und Messung von miniaturisierten und reflektierenden Objekten. Es verfügt über einen einstellbaren linearen Polarisator zur Reduzierung von Reflexionen, austauschbare Kappen für unterschiedliche Anwendungen und einen langen Arbeitsabstand bis zu 230 mm, was es für die PCB-Inspektion und präzise Aufgaben geeignet macht. Hinweis: EDR und EDOF funktionieren derzeit nur unter Windows.

Funktionen

• Einstellbarer integrierter Linearpolarizer zur Reduktion von Reflexionen und Blendung
• Extended Dynamic Range (EDR) zur Hervorhebung von Details in dunklen und hellen Bereichen
• Extended Depth of Field (EDOF) für verbesserte Tiefenschärfe durch automatisches Fokus-Stacking
• Mitgelieferte austauschbare Kappen (open, closed, diffuser, extension, long, side light)
• Langer Arbeitsabstand (bis zu 230 mm)
• Mess- und Kalibrierungsunterstützung; Vergrößerungssperre

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Charakteristiken / Technische Spezifikationen

• Marke: Dino-Lite
• Modell: AM4815ZTL - EDGE
• Beleuchtung / LED-Typ: White; Anzahl LEDs: 8; LED an/aus: Ja; Infrarotfilter: IR cut-filter >650 nm; Diffusor: Ja (N3C-D enthalten); Emissionsfilter: Nein; Polarisator: Ja, linear
• Vergrößerung: 10× ~ 140×; Makro-Zoom: Nein; Arbeitsabstand: Lang (bis ca. 230 mm)
• Objektivtyp: Glass with anti-reflection coating; Vergrößerungssperre: Ja
• Sensor: CMOS; Auflösung: 1,3 Megapixel (1280×1024); Max. Bildrate: 30 fps
• Schnittstelle: USB 2.0; Imaging-Standards: DirectShow, UVC; Wifi: Wireless-ready (erfordert WF-10, optional)
• Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.9 und höher
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Unterstützte Bildformate (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Unterstützte Videoformate (Windows): WMV, FLV, SWF
• Gehäusematerial: Composite / plastic housing; Abmessungen: 105 mm (L) x 32 mm (Ø); Gewicht: 105 g; Kabellänge: 1,8 m
• Besondere Merkmale: Extended Dynamic Range (EDR), Extended Depth of Field (EDOF); Messung: Ja (Kalibrierung unterstützt); Microtouch-Sensor: Ja; ESD-sicher: Nein
• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierungsziel, Benutzerhandbuch, N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-E (extension cap), N3C-L (Long cap), N3C-S (Side light cap)
• Regulatorisches: CE, FCC, ROHS; Garantie: 2 Jahre (Europa); Preisindikativ: EUR 800 - EUR 1000
