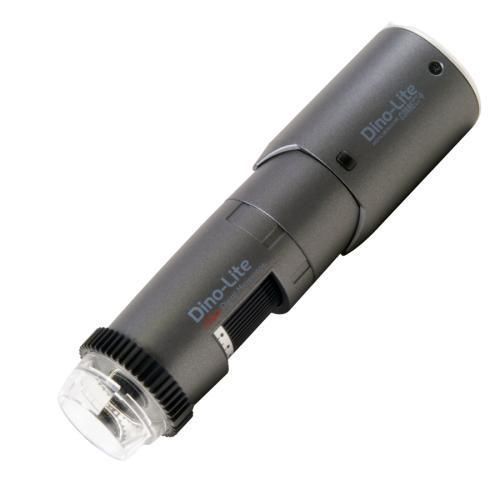

Digitales Videomikroskop WF4515ZTL

Inspektiontragbarmit LED-Licht

Übersicht
Das WF4515ZTL ist ein tragbares Digitalmikroskop, entwickelt für Inspektions- und Messaufgaben mit großer Arbeitsdistanz (LWD). Es unterstützt kabelgebundenen Betrieb über USB 2.0 und drahtlosen Betrieb mit dem abnehmbaren WF-20 Adapter und bietet Funktionen für messintensive Anwendungen wie Automatic Magnification Reading (AMR), einen einstellbaren linearen Polarisator und Flexible LED Control (FLC).

Hauptmerkmale

• Drahtlos-fähige Lösung (inkl. WF-20 Adapter)
• 1,3 Megapixel Edge-Sensor (1280 x 1024)
• Vergrößerungsbereich: 10x – 140x
• Long Working Distance (LWD) für die Inspektion größerer Bauteile
• Automatic Magnification Reading (AMR) für kalibrierte Messungen
• Einstellbarer linearer Polarisator
• Flexible LED Control (FLC) mit Diffusor-Option
• Umfangreiche Mess- und Kalibrierfunktionen
• Microtouch-Sensor für schnelle Aufnahme

Optical Data Table
10x — Working Distance: 234.5 mm; Field of View (x): 39.0 mm; Field of View (y): 31.2 mm; Depth of Field: 12 mm
20x — Working Distance: 112.5 mm; Field of View (x): 19.5 mm; Field of View (y): 15.6 mm; Depth of Field: 4.5 mm
30x — Working Distance: 72.5 mm; Field of View (x): 13.0 mm; Field of View (y): 10.4 mm; Depth of Field: 3.1 mm
40x — Working Distance: 54.5 mm; Field of View (x): 9.8 mm; Field of View (y): 7.8 mm; Depth of Field: 1.8 mm
50x — Working Distance: 43.5 mm; Field of View (x): 7.8 mm; Field of View (y): 6.2 mm; Depth of Field: 1.2 mm
60x — Working Distance: 37.5 mm; Field of View (x): 6.5 mm; Field of View (y): 5.2 mm; Depth of Field: 0.9 mm
70x — Working Distance: 33.7 mm; Field of View (x): 5.6 mm; Field of View (y): 4.5 mm; Depth of Field: 0.6 mm
80x — Working Distance: 31.3 mm; Field of View (x): 4.9 mm; Field of View (y): 3.9 mm; Depth of Field: 0.5 mm
90x — Working Distance: 29.9 mm; Field of View (x): 4.3 mm; Field of View (y): 3.5 mm; Depth of Field: 0.37 mm
100x — Working Distance: 29.2 mm; Field of View (x): 3.9 mm; Field of View (y): 3.1 mm; Depth of Field: 0.28 mm
110x — Working Distance: 29.1 mm; Field of View (x): 3.5 mm; Field of View (y): 2.8 mm; Depth of Field: 0.22 mm
120x — Working Distance: 29.3 mm; Field of View (x): 3.3 mm; Field of View (y): 2.6 mm; Depth of Field: 0.17 mm
130x — Working Distance: 29.8 mm; Field of View (x): 3.0 mm; Field of View (y): 2.4 mm; Depth of Field: 0.12 mm
140x — Working Distance: 30.5 mm; Field of View (x): 2.8 mm; Field of View (y): 2.2 mm; Depth of Field: 0.09 mm

Hinweis
Die angegebenen Werte können leicht abweichen. * Ohne Frontkappe. Einheit = mm.

Zusätzliche Informationen
Das WF4515ZTL bietet messbereite Funktionen (AMR, Kalibrierungsunterstützung), Flexible LED Control (FLC) und einen einstellbaren Polarisator, geeignet für Qualitätskontrolle, Fehleranalyse und Komponentenprüfung in industriellen Umgebungen. Drahtloser Betrieb erfordert den WF-20 Adapter; USB 2.0 ermöglicht kabelgebundenen Betrieb und Softwarekompatibilität.

Spezifikationen / Technische Spezifikationen

• Modell: WF4515ZTL
• Typ: Tragbares Digitalmikroskop, Long Working Distance (LWD), kabelgebunden/kabellos
• Vergrößerung: 10x – 140x
• Sensorauslösung: 1,3 MP (1280 x 1024)
• Max. Bildrate: 30 fps
• Schnittstelle: USB 2.0 (Kabel), Wireless (WF-20 Adapter)
• Beleuchtung: 8 weiße LEDs, FLC, IR cut-filter (>650 nm), Diffusor enthalten (N3C-D)
• Polarizer: Linear, einstellbar
• Messung: AMR, Kalibrierungsunterstützung
• Gehäuse: Composite/Plastik; Abmessungen: 114 mm (L) x 33 mm (D)
• Gewicht: 111 g; Kabellänge: 1,8 m
• Lieferumfang: WF-20, Transporttasche, Software-CD, Kalibrierziel, Benutzerhandbuch, Kappen (N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S)
• Garantie & Konformität: 2 Jahre (Europa); CE, FCC, RoHS
• Indikativer Preisbereich: €900,00 - €1.100,00
