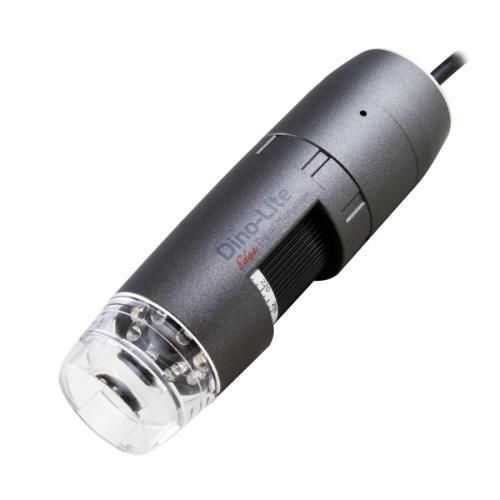

Digitales Videomikroskop AM4115-FJT

InspektionInfrarotLED

Beschreibung
Das Dino-Lite AM4115-FJT ist ein USB-Digitalmikroskop für Infrarot-Aufnahmen. Es verfügt über schaltbare IR-LEDs (~940 nm) und einen IR-Pass-Filter zur Bildaufnahme unter Infrarotbeleuchtung. Das Edge-Kappen-Design bietet Flexibilität für Nahinspektionen und verschiedene Arbeitsabstände.

Wesentliche Merkmale

• Spezialbeleuchtung: IR ~940 nm, 8 LEDs, schaltbar
• Vergrößerungsbereich: 20x – 220x (Glaslinse mit Antireflexbeschichtung)
• Sensor: CMOS 1.3 MP (1280x1024), bis zu 30 fps
• Schnittstelle: USB 2.0, DirectShow / UVC kompatibel
• Mess- und Kalibrierungsfunktionen unterstützt; Zoom-Arretierung und Microtouch-Sensor

Optische Daten (Einheit = mm)
MAGNIFICATION RATE | WORKING DISTANCE | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20 | 60.2 mm | 19.5 mm | 15.6 mm | 2.5 mm
30 | 33.5 mm | 13.0 mm | 10.4 mm | 1.8 mm
40 | 20.9 mm | 9.8 mm | 7.8 mm | 1.5 mm
50 | 13.9 mm | 7.8 mm | 6.3 mm | -
60 | 9.7 mm | 6.5 mm | 5.2 mm | -
70 | 7.1 mm | 5.6 mm | 4.5 mm | 1.0 mm
80 | 5.5 mm | 4.9 mm | 3.9 mm | -
90 | 4.5 mm | 4.3 mm | 3.5 mm | -
100 | 4.1 mm | 3.9 mm | 3.1 mm | -
110 | 4.0 mm | 3.6 mm | 2.8 mm | -
120 | 4.1 mm | 3.3 mm | 2.6 mm | -
130 | 4.5 mm | 3.0 mm | 2.4 mm | -
140 | 5.0 mm | 2.8 mm | 2.2 mm | -
150 | 5.6 mm | 2.6 mm | 2.1 mm | -
160 | 6.3 mm | 2.4 mm | 2.0 mm | -
170 | 7.1 mm | 2.3 mm | 1.8 mm | -
180 | 8.0 mm | 2.2 mm | 1.7 mm | -
190 | 8.9 mm | 2.1 mm | 1.6 mm | -
200 | 9.9 mm | 2.0 mm | 1.6 mm | -
210 | 10.9 mm | 1.9 mm | 1.5 mm | -
220 | 11.9 mm | 1.8 mm | 1.4 mm | 0.1 mm

Spezifikationen (Kurz)

• Beleuchtung: ~940 nm Infrarot-LEDs (8), LED an/aus schaltbar, IR-Pass-Filter
• Optik: 20x–220x, Glaslinse mit Antireflexbeschichtung, Zoom-Arretierung
• Sensor: CMOS 1.3 MP (1280x1024), max. 30 fps
• Schnittstelle & Kompatibilität: USB 2.0, DirectShow/UVC; Windows 7/8/10/11 und macOS 10.9+; DinoCapture 2.0 (Windows), DinoXcope (Mac)

Mechanik & Funktionen

• Gehäuse: Composite/Kunststoff; Abmessungen: 10,5 cm (L) x 3,2 cm (D); Gewicht: 100 g; Kabellänge: 1,8 m
• Mess- und Kalibrierungsfunktionen unterstützt; Microtouch-Sensor vorhanden; nicht ESD-sicher
• WiFi-fähig mit optionalem WF-10 WiFi-Streamer

Lieferumfang, Garantie & Zulassungen

• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierungsziel, Bedienungsanleitung
• Garantie: 2 Jahre (europäische Garantie)
• Zulassungen: CE, FCC, ROHS
• Preisbereich (indikativ): €500,00 - €700,00
