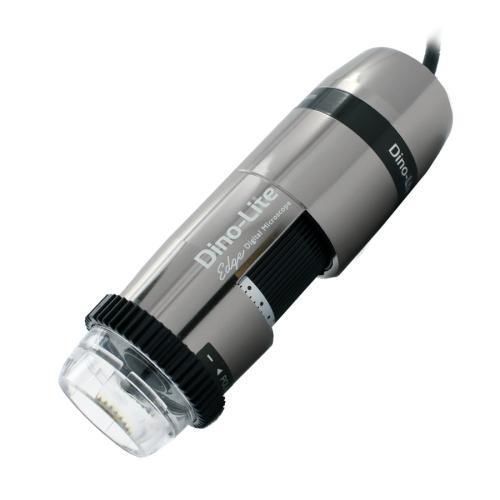

Digitales Videomikroskop AM7915MZTL - EDGE

InspektionPolarisationLED

Produktübersicht
Das AM7915MZTL gehört zur Long Working Distance (LWD)-Serie. Mit großem Arbeitsabstand und einem Vergrößerungsbereich von 10–140x ist es für Anwendungen ausgelegt, die zusätzlichen Abstand zum Objekt oder ein größeres Sichtfeld erfordern. Das Gerät verfügt über einen 5 Megapixel Edge-Sensor, einen integrierten einstellbaren Polarisator sowie erweiterte Bildverbesserungsfunktionen (EDOF, EDR, AMR, FLC).

Hauptmerkmale

• 5 Megapixel Edge-Sensor
• Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Vergrößerung 10–140x
• Großer Arbeitsabstand (Long Working Distance)
• Automatische Vergrößerungsablesung (AMR)
• Einstellbarer linearer Polarisator
• Flexible LED Control (FLC)
• Mess- und Kalibrierfunktionen
• Metallgehäuse, ESD-sicher

Optische Daten
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
Einheit = mm

Hinweise
EDOF- und EDR-Funktionen sind nur unter Windows verfügbar. Der integrierte Polarisator reduziert Reflexionen bei der Inspektion von glänzenden oder reflektierenden Materialien wie Metall, Kunststoff, Glas, Schmuck und elektronischen Bauteilen.

Technische Spezifikationen

• Beleuchtung / LED-Typ: Weiß
• Anzahl LEDs: 8
• LED an/aus schaltbar: Ja
• IR-Filter: IR cut-filter >650 nm
• Diffusor: Ja (N3C-D inklusive)
• Emissionsfilter: Nein
• Polarizer: Ja, linear (einstellbar)
• Vergrößerung: 10x ~ 140x
• Makrozoom: Nein
• Arbeitsabstand: Lang
• Objektivtyp: Glas mit Antireflex-Beschichtung
• Sensortyp: CMOS
• Auflösung: 5.0 Megapixel (2592x1944)
• Max. Bildrate: 30 fps
• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.9 und höher
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Unterstützte Bildformate (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Unterstützte Videoformate (Windows): WMV, FLV, SWF
• Unterstützte Bildformate (MacOS): JPEG, PNG
• Unterstützte Videoformate (MacOS): MOV (max 1.3MP)
• Imaging-Standards: DirectShow, UVC
• WiFi: Wireless-ready (erfordert optionalen WF-10 WiFi-Streamer)
• Gehäusematerial: Metall
• Abmessungen: 10.5 cm (L) x 3.2 cm (D)
• Gewicht: 137 g
• Kabellänge: 1.8 m
• Besondere Merkmale: AMR, EDR, EDOF, FLC
• Messung: Ja
• Kalibrierung: Ja
• Microtouch Sensor: Ja
• ESD-sicher: Ja
• Lieferumfang: Microscope, carry pouch, software CD, calibration target, user manual, N3C-C, N3C-D, N3C-D2, N3C-E, N3C-L, N3C-O, N3C-S
• Garantie: 2 Jahre (europäische Garantie)
• Zulassungen: CE, FCC, ROHS
• Preisbereich (indikativ): €1100.00 - €1300.00
