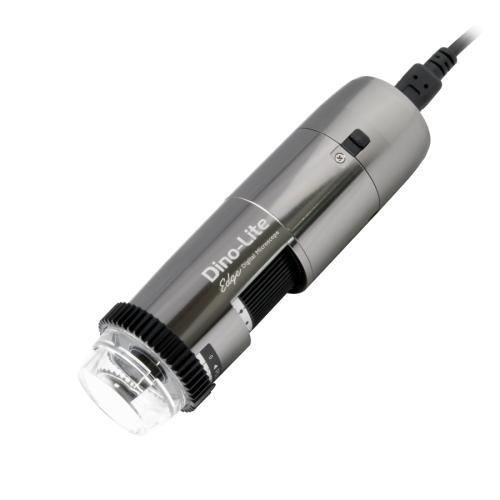

Digitales Videomikroskop AF7115MZT

für die AusbildungInspektionLabor

Übersicht
Der AF7115MZT von Dino-Lite ist ein 5,0 Megapixel Digitalmikroskop, das hochauflösende Bilder über einen großen Vergrößerungsbereich (20x–220x) liefert. Es verfügt über Flexible LED Control (FLC) zur präzisen Beleuchtungssteuerung und einen integrierten linearen Polarisator zur Reduzierung von Reflexionen. Schnittstelle: USB 2.0; drahtlosbereit mit optionalem WF-20.

Anwendungen
Geeignet für Inspektion, Qualitätskontrolle, Forschung & Entwicklung und Dokumentation, insbesondere bei glänzenden oder reflektierenden Materialien. Typische Bereiche: Elektronik, Metall-/Kunststoffprüfung, Glas- und Schmuckprüfung, Fehleranalyse und Schulung.

Wichtige Merkmale

• 5,0 MP CMOS-Sensor (2592 x 1944)
• Vergrößerung: 20x ~ 220x
• Integrierter linearer Polarisator zur Reflexionskontrolle
• Flexible LED Control (FLC) mit 8 weißen LEDs; LED on/off schaltbar
• Aluminium-/Metallgehäuse — kompakt (11,5 cm x 3,4 cm), 97 g
• Schnittstelle USB 2.0; wireless-ready mit WF-20 (optional)
• Umfangreiche Mess- und Kalibrierfunktionen; Microtouch Sensor; ESD-sicher
• Austauschbare Frontkappen (N3C-Serie) für verschiedene Einsatzbedingungen

Optical data table
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 142.6 | 39.6 | 29.7 | 26.0
20 | 60.1 | 19.8 | 14.8 | 7.0
30 | 33.6 | 13.2 | 9.9 | 3.3
40 | 21.0 | 9.9 | 7.4 | 2.0
50 | 14.0 | 7.9 | 5.9 | 1.4
60 | 9.8 | 6.6 | 4.9 | 1.0
70 | 7.3 | 5.7 | 4.2 | 0.8
80 | 5.7 | 4.9 | 3.7 | 0.6
90 | 4.8 | 4.4 | 3.3 | 0.5
100 | 4.3 | 4.0 | 3.0 | 0.4
110 | 4.2 | 3.6 | 2.7 | 0.4
120 | 4.3 | 3.3 | 2.5 | 0.3
130 | 4.7 | 3.0 | 2.3 | 0.3
140 | 5.2 | 2.8 | 2.1 | 0.3
150 | 5.8 | 2.6 | 2.0 | 0.3
160 | 6.5 | 2.5 | 1.9 | 0.2
170 | 7.3 | 2.3 | 1.8 | 0.2
180 | 8.1 | 2.2 | 1.6 | 0.2
190 | 9.1 | 2.1 | 1.6 | 0.2
200 | 10.0 | 2.0 | 1.5 | 0.2
210 | 11.0 | 1.9 | 1.4 | 0.2
220 | 12.1 | 1.8 | 1.3 | 0.2

Spezifikationen
Beleuchtung

• Light / LED type: White
• Number of LEDs: 8
• LED on/off schaltbar: Yes
• IR cut-filter >650 nm
• Diffuser enthalten: Yes (N3C-D included)
• Emission filter: No
• Polarizer: Yes, linear

Optik

• Vergrößerung: 20x ~ 220x
• Macro zoom: No
• Working distance: Standard
• Objektiv: Glass mit Antireflex-Beschichtung

Sensor

• Sensor type: CMOS
• Resolution: 5.0 Megapixel (2592x1944)
• Max frame rate: 30 fps

Kompatibilität

• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7/8/10/11, MacOS 10.9+
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Unterstützte Bildformate (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Unterstützte Videoformate (Windows): WMV, FLV, SWF
• Unterstützte Bildformate (MacOS): JPEG, PNG
• Unterstützte Videoformate (MacOS): MOV (max 1.3MP)
• Imaging standards: DirectShow, UVC
• Wifi: Wireless-ready, benötigt WF-20 (optional)

Gehäuse

• Material: Metal housing
• Abmessungen: 11.5 cm (L) x 3.4 cm (D)
• Gewicht: 97 g
• Kabellänge: 1.8 m

Funktionen

• Besonderheit: Flexible LED Control (FLC)
• Messfunktionen: Yes
• Kalibrierung: Yes
• Microtouch Sensor: Yes
• ESD-safe: Yes

Lieferumfang

• Microscope
• Carry pouch
• Software CD
• Calibration target
• User manual
• N3C-O (Open cap), N3C-C (Closed cap), N3C-D (diffuser cap), N3C-extension cap, N3C-L (Long cap), N3C-S (Side light cap)

Garantie & Zulassung
2 Jahre Garantie (Europa); Zulassungen: CE, FCC, ROHS. Preisbereich angegeben: €900,00 - €1100,00.
