Digitales Videomikroskop AM4917MZTL

InspektionpolarisiertPolarisation

Produktübersicht

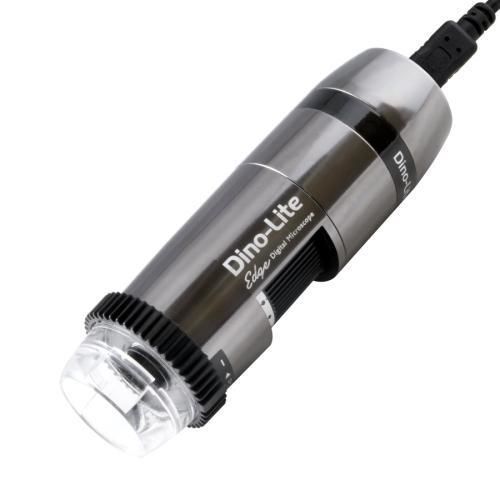

Das Dino-Lite AM4917MZTL gehört zur EDGE PLUS Serie innerhalb der LWD-Reihe (Long Working Distance). Es bietet 10–140x Vergrößerung, einen 1,3 MP CMOS-Sensor und eine USB 2.0-Schnittstelle bei 30 fps in einem kompakten Metallgehäuse. Großer Arbeitsabstand und einstellbarer linearer Polarisator machen es geeignet für die Inspektion reflektierender oder strukturierter Oberflächen in industriellen Anwendungen. Das Modell kann Tiefeninformationen durch Analyse von Fokusverschiebungen erzeugen (siehe Handbuch).

Hauptmerkmale

• 1,3 Megapixel EDGE PLUS Sensor
• Erfassung von Tiefeninformationen
• Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC)
• Vergrößerung 10–140x
• Großer Arbeitsabstand (LWD)
• Einstellbarer linearer Polarisator

Bildverarbeitungsfunktionen
EDOF erfasst mehrere Bilder in unterschiedlichen Fokustiefen und kombiniert sie zu einem scharfen Bild, um die nutzbare Tiefenschärfe zu erhöhen. EDR erfasst mehrere Belichtungen und fügt sie zusammen, um den Dynamikumfang zu erweitern. AMR erkennt und speichert die Vergrößerung automatisch mit den aufgenommenen Bildern zur Vereinfachung von Messungen. Der integrierte Polarisator reduziert Spiegelungen bei glänzenden Proben wie Metallen, Kunststoffen, Glas und Leiterplatten. Hinweis: EDOF, EDR und Depth acquisition werden derzeit nur unter Windows unterstützt.

Optische Daten
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
Listed values may differ slightly · *Without front cap · Unit = mm

Spezifikationen (Auszug)

• Brand: Dino-Lite
• Modell / Produktcode: AM4917MZTL EDGE PLUS
• Sensor: CMOS · Auflösung: 1,3 MP (1280 x 1024)
• Max. Bildrate: 30 fps · Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7/8/10/11, MacOS 11.1 und neuer
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Beleuchtung / LEDs: Weiß, 8 LEDs, FLC (ein/aus)
• IR-Filter: IR cut-filter >650 nm · Diffusor: N3C-D inklusive
• Polarisator: Einstellbarer linearer Polarisator
• Vergrößerung: 10x–140x · Makrozoom: Nein · Arbeitsabstand: Lang (LWD)
• Optik: Glaslinse mit Antireflexbeschichtung · Gehäuse: Metall
• Vergrößerungssperre: Ja · Messung & Kalibrierung: Ja
• Abmessungen: 10,5 cm (L) x 3,3 cm (D) · Gewicht: 130 g · Kabel: 1,5 m
• Besondere Merkmale: FLC, AMR, EDOF, EDR, Depth acquisition
• ESD sicher: Ja
• Lieferumfang: Mikroskop, Etui, Software-CD, Handbuch, Schnellstart, Kalibrierungsziel, Frontcaps und Zubehör
• Garantie: 2 Jahre (Europa)
• Zulassungen: CE, FCC, ROHS
• Preisbereich (indikativ): €1100,00 - €1300,00
