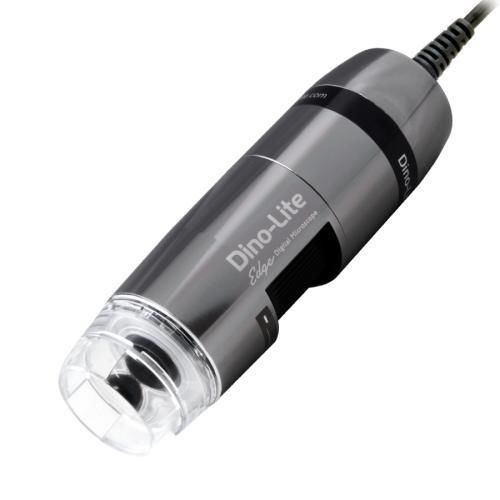

Digitales Videomikroskop AM7515MT4A

InspektionLaborfür Materialforschung

Produktübersicht
Das Dino-Lite AM7515MT4A ist ein 5MP Digitalmikroskop mit 415x–470x Vergrößerung und integrierter Koaxialbeleuchtung. Die Flexible LED Control (FLC) ermöglicht das Umschalten oder Mischen von Hellfeld- und Koaxialbeleuchtung. Automated Magnification Reading (AMR) zeigt die Vergrößerung in der mitgelieferten DinoCapture-Software an. Für Arbeiten bei hohen Vergrößerungen wird ein hochpräzises Stativ (z. B. RK-10A) zur stabilen Fokussierung empfohlen.

Hauptmerkmale

• Sensor: CMOS 5.0 MP (2592 x 1944)
• Vergrößerung: 415x–470x mit Vergrößerungs-Sperre
• Beleuchtung: 8 weiße LEDs mit FLC; integrierte Koaxialbeleuchtung
• IR-Filter: IR cut-filter >650 nm; Microtouch-Sensor; ESD-sicheres Metallgehäuse
• Schnittstelle: USB 2.0; kompatibel mit Windows 7/8/10/11 und MacOS 10.12+
• Software: DinoCapture 2.0 (Windows) und DinoXcope (Mac)

Optical data table
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
415 | 6.0 | 0.951 mm | 0.697 mm | 0.03 mm
420 | 7.3 | 0.926 mm | 0.680 mm |
430 | 8.0 | 0.905 mm | 0.664 mm |
440 | 8.8 | 0.884 mm | 0.648 mm |
450 | 10.0 | 0.876 mm | 0.636 mm |
460 | 11.3 | 0.847 mm | 0.621 mm |
470 | 11.8 | 0.828 mm | 0.608 mm | 0.045 mm
Unit = mm
*Ohne Frontkappe

Software & Anwendungen
Geliefert mit DinoCapture 2.0 für Windows (AMR, FLC-Steuerung, Kalibrierung, Messung, Bild-/Videofunktion, Annotation). Geeignet für Mikroelektronik-Inspektion (Wafer, Mikrochips), Materialanalysen, Qualitätskontrolle und Labor-F&E, wenn hohe Vergrößerung und Koaxialbeleuchtung erforderlich sind.

Lieferumfang & Zertifizierungen

• Mikroskop, Transporttasche, Software-CD, Benutzerhandbuch, Schnellstartanleitung, Kalibrier-Ziel, Front cover box
• Abmessungen: 10,7 cm (L) x 3,2 cm (D); Gewicht: 139 g; Kabel: 1,8 m
• Garantie: 2 Jahre (EU); Zulassungen: CE, FCC, ROHS; Preisrahmen indikativ: €1000–€1200

Technische Spezifikationen

• Beleuchtung: Weiße LEDs (8), LED on/off schaltbar, IR cut-filter >650 nm
• Optik: Glaslinse mit Antireflexbeschichtung; Arbeitsabstand: Standard (siehe Tabelle)
• Video: Max. 30 fps (Videoaufzeichnung max. 20 fps)
• Formate & Standards: Unterstützte Bild-/Videoformate Windows und Mac; DirectShow, UVC
• Optional: Wireless-ready mit WF-10 WiFi streamer (optional)
