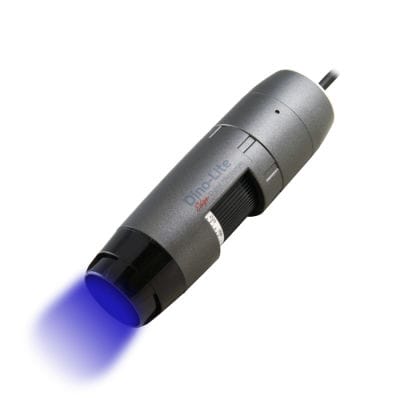

Digitales Videomikroskop AM4115T-FUW - EDGE

InspektionLaborFluoreszenz

Beschreibung
USB-Digitalmikroskop für industrielle Inspektion und fluoreszenzfähige Bildgebung. Das Modell AM4115T-FUW - EDGE verfügt über umschaltbare weiße und ~375 nm UV-LEDs sowie einen Emissionsbarrierefilter, der zurückkehrendes UV blockiert und natürliche Farben erhält. Edge-Austauschkappen ermöglichen verlängerte Arbeitsabstände und flexible Anwendungen. CMOS-Sensor 1,3 MP, Vergrößerungsbereich 20x–220x, USB 2.0 Schnittstelle.

Symbole / Hauptmerkmale

• USB 2.0 Schnittstelle
• Messung und Kalibrierung
• 1,3 Megapixel Sensor
• EDOF (erweiterte Schärfentiefe)
• EDR (erweiterter Dynamikbereich)
• AMR (UV 375 nm)
• Umschaltbare Beleuchtung (UV / Weiß)
• Austauschbare Kappen für großen Arbeitsabstand

Optische Daten (Tabelle)
VERGRÖSSERUNG | ARBEITSABSTAND (mm) | SICHTFELD (X) (mm) | SICHTFELD (Y) (mm) | SCHÄRFENTIEFE (mm)
20 | 60.2 | 19.5 | 15.6 | 2.5
30 | 33.5 | 13.0 | 10.4 | 1.8
40 | 20.9 | 9.8 | 7.8 | 1.5
50 | 13.9 | 7.8 | 6.3 | -
60 | 9.7 | 6.5 | 5.2 | -
70 | 7.1 | 5.6 | 4.5 | 1.0
80 | 5.5 | 4.9 | 3.9 | -
90 | 4.5 | 4.3 | 3.5 | -
100 | 4.1 | 3.9 | 3.1 | -
110 | 4.0 | 3.6 | 2.8 | -
120 | 4.1 | 3.3 | 2.6 | -
130 | 4.5 | 3.0 | 2.4 | -
140 | 5.0 | 2.8 | 2.2 | -
150 | 5.6 | 2.6 | 2.1 | -
160 | 6.3 | 2.4 | 2.0 | -
170 | 7.1 | 2.3 | 1.8 | -
180 | 8.0 | 2.2 | 1.7 | -
190 | 8.9 | 2.1 | 1.6 | -
200 | 9.9 | 2.0 | 1.6 | -
210 | 10.9 | 1.9 | 1.5 | -
220 | 11.9 | 1.8 | 1.4 | 0.1

Spezifikationen (detailliert)
Beleuchtung

• LED-Typ: ~375 nm UV + weiß
• Anzahl LEDs: 4 + 4
• LED ein/aus schaltbar: Ja
• Infrarotfilter: IR cut-filter >650 nm
• Diffusor: Ja (N3C-D enthalten)
• Emissionsfilter: Emission barrier filter 375 nm
• Polarisator: Nein

Optik

• Vergrößerung: 20x ~ 220x
• Makro-Zoom: Nein
• Arbeitsabstand: Standard / erweitert mit Kappen
• Objektiv: Glas mit Antireflexbeschichtung

Sensor

• Sensor-Typ: CMOS
• Auflösung: 1,3 Megapixel (1280x1024)
• Max. Bildrate: 30 fps

Kompatibilität

• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7/8/10/11; macOS 10.9+
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Unterstützte Bildformate (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Unterstützte Videoformate (Windows): WMV, FLV, SWF
• Unterstützte Bildformate (macOS): JPEG, PNG
• Unterstützte Videoformate (macOS): MOV
• Imaging-Standards: DirectShow, UVC

Gehäuse

• Material: Composite / Kunststoffgehäuse
• Vergrößerungs-Arretierung: Ja
• Abmessungen: 10,5 cm (L) x 3,2 cm (D)
• Gewicht: 100 g
• Kabellänge: 1,8 m

Funktionen

• Messung: Ja (Kalibrierung enthalten)
• Microtouch-Sensor: Ja
• ESD-sicher: Nein
• Spezialmerkmal: —

Informationen

• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierziel, Anleitung, N3C-Kappen (Close, Extended Open Black, Long, Black Open, Sidelight), N3C-D Diffusor
• Garantie: 2 Jahre (Europa)
• Zulassungen: CE, FCC, ROHS
• Preisangabe (orientierend): €600,00 - €800,00

Technische Zusammenfassung

• Modell: AM4115T-FUW - EDGE
• Beleuchtung: ~375 nm UV + weiß, 4+4 LEDs, schaltbar
• Emissionsbarrierefilter: 375 nm
• Vergrößerungsbereich: 20x–220x
• Sensor: CMOS 1,3 MP, bis 30 fps
• Schnittstelle: USB 2.0
• Objektiv: Glas mit Antireflexbeschichtung
• Abmessungen & Gewicht: 10,5 cm x 3,2 cm, 100 g
• Enthaltene Kappen: N3C-Serie
• Garantie & Konformität: 2 Jahre (EU), CE/FCC/ROHS
