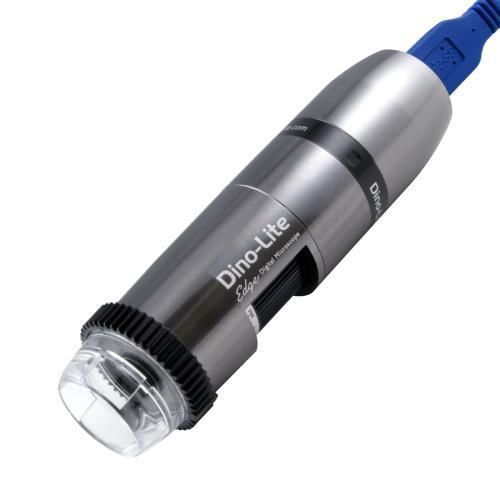

Digitales Videomikroskop AM73115MZTL

InspektionpolarisiertHandgerät

Produktübersicht
Das AM73115MZTL ist ein USB 3.0 Digitalmikroskop für Inspektions- und Bildgebungsanwendungen. Es kombiniert einen 5,0 MP Edge-Sensor mit Flexible LED Control (FLC) und einem integrierten linearen Polarisator, um unkomprimierte Aufnahmen von reflektierenden und nicht-reflektierenden Proben zu erzeugen.

Hauptmerkmale

• 5 Megapixel Edge-Sensor (2560×1920)
• USB 3.0 Schnittstelle — bis zu 45 fps (1280×960)
• Vergrößerungsbereich 10×–140×
• Großer Arbeitsabstand für Inspektion und Montageaufgaben
• Integrierter linearer Polarisator zur Blendungsreduzierung
• Aluminium-/Metallgehäuse
• Flexible LED Control (FLC) und LED an/aus
• Umfangreiche Messfunktionen und Kalibrierung
• Austauschbare Frontkappen (inklusive)

Optische Daten
Magnification Rate | Working Distance * | Field of View (x) | Field of View (y) | Depth of Field
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09

Die angegebenen Werte können leicht abweichen. * Ohne Frontkappe. Einheit = mm.

Zusätzliche Hinweise
Das Gerät unterstützt Echtzeit-Hochgeschwindigkeitsaufnahmen über USB 3.0 (max. 45 fps bei 1280×960; 15 fps bei 2560×1920). Der integrierte Polarisator macht das AM73115MZTL besonders geeignet zur Inspektion glänzender oder reflektierender Objekte wie Metalle, Kunststoffe, Glas, Schmuck und Elektronikbauteile.

Technische Daten

• Modell: AM73115MZTL
• Sensor-Typ: CMOS, 5.0 Megapixel (2560×1920)
• Maximale Bildrate: 45 fps (Hinweis: Videoaufzeichnung max. ~20 fps)
• Vergrößerung: 10×–140×
• Arbeitsabstand: groß (siehe optische Tabelle)
• Objektiv: Glas mit Antireflexbeschichtung
• Beleuchtung / LED: Weiß, 8 LEDs, LED an/aus
• Infrarotfilter: IR cut-filter >650 nm
• Diffusor: Ja (N3C-D enthalten)
• Polarisator: Ja, linear (integriert)
• Schnittstelle: USB 3.0 (Kabel enthalten; spezielles Dino-Lite Kabel)
• Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.9 und neuer
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Imaging-Standards: DirectShow, UVC
• WLAN: Nein
• Gehäusematerial: Metall
• Vergrößerungsarretierung: Ja
• Abmessungen: 11.9 cm (L) × 3.3 cm (H)
• Gewicht: 110 g
• Kabellänge: 1.8 m
• Besondere Merkmale: Flexible LED Control (FLC), Microtouch Sensor, ESD-sicher
• Messfunktionen: Ja; Kalibrierung: Ja
• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Bedienungsanleitung, Schnellstartanleitung, Kalibrierziel, Frontkappen N3C-O / N3C-C / N3C-D / N3C-E / N3C-L / N3C-S
• Garantie: 2 Jahre (europäische Garantie)
• Zulassungen: CE, FCC, ROHS
