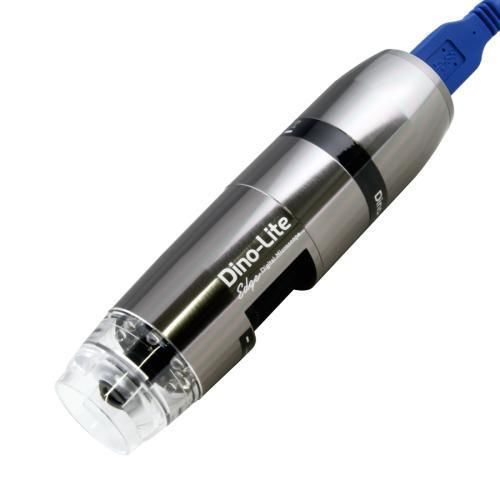

Digitales Videomikroskop AM73515MT8A

InspektiontragbarHandgerät

Produktübersicht
Das Dino-Lite AM73515MT8A ist ein 5,0 MP USB 3.0 Digitalmikroskop der Edge-Serie mit einem Vergrößerungsbereich von 700x–900x, integrierter Koaxialbeleuchtung und Flexible LED Control (FLC) zum Umschalten bzw. Mischen von Hellfeld- und Koaxialbeleuchtung. USB 3.0 SuperSpeed ermöglicht hohe Datenraten (bis zu 5 Gbit/s) und Bildraten bis zu 45 FPS bei 1280 x 960 für verbesserte Farbwiedergabe und Bildqualität. Koaxialbeleuchtung macht Oberflächendetails sichtbar, die bei normaler Beleuchtung schwer zu erkennen sind, z. B. bei der Inspektion von Wafern, Mikrochips und Mikroelektronik. Das Gerät verfügt über Automatic Magnification Reading (AMR), das im mitgelieferten DinoCapture 2.0 (Windows) angezeigt wird; kompatibel mit DinoXcope (Mac). Für Arbeiten mit sehr hoher Vergrößerung wird ein präziser Stativ empfohlen, um Fokus und Stabilität zu optimieren.

Hauptfunktionen

• 5,0 Megapixel CMOS-Sensor (2560 x 1920)
• Vergrößerungsbereich: 700x – 900x
• Integrierte Koaxialbeleuchtung mit Flexible LED Control (FLC)
• Automatische Vergrößerungsanzeige (AMR)
• USB 3.0 (SuperSpeed) Schnittstelle; Bildraten bis zu 45 FPS bei 1280 x 960
• Glaslinse mit Antireflexbeschichtung
• Metallgehäuse mit Vergrößerungssperre und ESD-sicherem Design
• Mess- und Kalibrierfunktionen; Microtouch-Sensor

Optische Datentabelle
VERGRÖSSERUNG | ARBEITSABSTAND (mm) | SICHTFELD (X) (mm) | SICHTFELD (Y) (mm) | SCHÄRFETIEFE (mm)
700 | 6.4 | 0.56 | 0.400 | 0.01
750 | 6.3 | 0.52 | 0.375 | 0.01
800 | 6.1 | 0.48 | 0.350 | 0.009
850 | 6.0 | 0.46 | 0.330 | 0.009
900 | 5.9 | 0.43 | 0.315 | 0.008

Hinweis: Angegebene Werte können leicht abweichen. *Ohne Frontkappe. Einheit = mm.

Spezifikationen

• Marke: Dino-Lite
• Modell: AM73515MT8A (Edge-Serie)
• Beleuchtung - LED-Typ: Weiß; Anzahl LEDs: 8; LEDs an/aus schaltbar: Ja; IR-Filter: IR cut-filter >650 nm; Diffusor: Nein; Emissionsfilter: Nein; Polarisator: Nein
• Optik - Vergrößerung: 700x ~ 900x; Makrozoom: Nein; Arbeitsabstand: Standard; Linsentyp: Glas mit Antireflexbeschichtung
• Sensor - Typ: CMOS; Auflösung: 5,0 Megapixel (2560x1920); Maximale Bildrate: 45 fps (Videoaufzeichnung max. 20 fps)
• Kompatibilität - Schnittstelle: USB 3.0 (Kabel inklusive); Betriebssysteme: Windows 7/8/10/11, macOS 10.11.16 und neuer; Software: DinoCapture 2.0 (Windows), DinoXcope (Mac); Imaging-Standards: DirectShow, UVC; WLAN: Nein
• Gehäuse - Material: Metall; Vergrößerungssperre: Ja; Abmessungen: 11,9 cm (L) x 3,3 cm (H); Gewicht: 110 g; Kabellänge: 1,8 m
• Funktionen - AMR, FLC, Koaxialbeleuchtung, Messung, Kalibrierung, Microtouch-Sensor, ESD-sicher
• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Bedienungsanleitung, Schnellstartanleitung, Kalibrierziel, Frontkappen N3C-C, N3C-E, N3C-O
• Garantie & Zulassungen: 2 Jahre europäische Garantie; Zulassungen: CE, UKCA
• Hinweise: Preisbereich angegeben €1400,00 - €1600,00; Dino-Lite USB 3.0 Modelle verwenden ein speziell für Dino-Lite entwickeltes USB-A/USB-C Kabel
