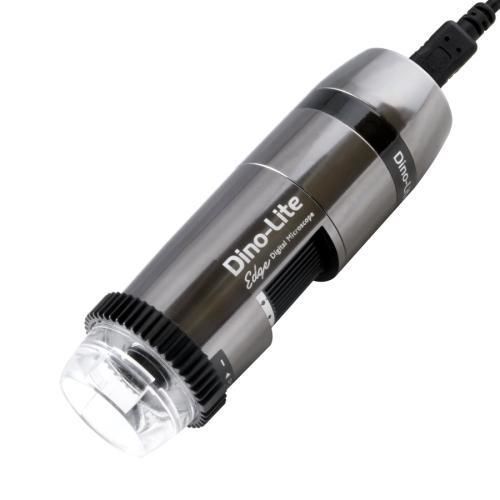

Digitales Videomikroskop AM4517MZTL

InspektionLaborPolarisation

Produktbeschreibung
Das AM4517MZTL ist ein LWD-Digitalmikroskop aus der EDGEPLUS-Serie. Es bietet 10–140x Vergrößerung mit einem 1,3 MP CMOS-Sensor, USB 2.0 Schnittstelle und bis zu 30 fps. Der einstellbare lineare Polarisator, die Flexible LED Control (FLC) und das Metallgehäuse machen es geeignet für Inspektionen reflektierender oder empfindlicher Oberflächen in Industrie und Labor.

Hauptmerkmale

• EDGEPLUS Sensor 1,3 MP (1280 × 960)
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC) mit 8 weißen LEDs
• Vergrößerung 10–140x mit großem Arbeitsabstand
• Einstellbarer linearer Polarisator zur Reflexionsreduzierung
• USB 2.0 Schnittstelle, bis zu 30 fps
• Metallgehäuse, ESD-sicher
• Mess- und Kalibrierfunktionen

AMR und Polarisator
AMR erkennt und speichert die aktuelle Vergrößerung automatisch im Dino-Lite Software zur Vereinfachung kalibrierter Messungen. Der integrierte lineare Polarisator reduziert Spiegelungen an Metall, Kunststoff, Glas, Schmuck und Leiterplatten.

Optical data table (unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 237.6 | 39.1 | 29 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
(Listed values may differ slightly) | *Without front cap | Unit = mm

Technische Daten

• Modell: AM4517MZTL (EDGEPLUS)
• Vergrößerung: 10x – 140x
• Sensor: 1,3 MP CMOS (1280 × 960)
• Max. Bildrate: 30 fps
• Schnittstelle: USB 2.0 (UVC, DirectShow)
• Beleuchtung: 8 weiße LEDs, on/off und FLC
• IR-Filter: IR cut-filter >650 nm
• Polarisator: linear, einstellbar
• Objektiv: Glas mit Antireflex-Beschichtung
• Arbeitsabstand: groß (siehe Tabelle)
• Gehäuse: Metall, ESD-sicher, Vergrößerungs-Sperre
• Abmessungen/Gewicht: 10,5 cm × 3,3 cm, 130 g
• Kabel: 1,5 m USB
• Kompatibilität OS: Windows 7/8/10/11, MacOS 11.1+

Lieferumfang und Konformität

• Enthalten: Mikroskop, Transportetui, Software-CD, Bedienungsanleitung, Schnellstart, Kalibrierziel und Abdeckkappen (N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S)
• Optional: WF-10 WiFi-Streamer (wireless-ready)
• Regulatorisch: CE, FCC, RoHS
• Garantie: 2 Jahre (Europa)
• Preisbereich (indikat.): €900,00 – €1100,00
