Digitales Videomikroskop AM4113TL

Inspektionfür SchweißarbeitenHandgerät

Übersicht

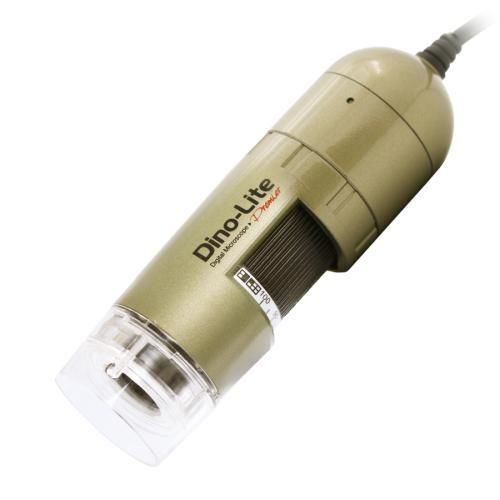

Das AM4113TL ist ein USB-Digitalmikroskop von Dino-Lite, ausgelegt für Anwendungen mit erhöhtem Arbeitsabstand: bis zu 151,0 mm bei 20x und etwa 46,6 mm bei 90x. Der größere Arbeitsabstand macht die TL-Serie geeignet für Reparatur-, Nacharbeits- und Montageaufgaben, bei denen zusätzlicher Abstand zum Objekt erforderlich ist.

Optische Daten (Tabelle)
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
20 | 151.0 | 19.6 | 15.6 | 6
30 | 101.0 | 13.0 | 10.4 | 3.4
40 | 77.2 | 9.8 | 7.8 | 2.2
50 | 64.1 | 7.8 | 6.3 | 1.65
60 | 56.2 | 6.5 | 5.2 | .
70 | 51.3 | 5.6 | 4.5 | .
80 | 48.3 | 4.9 | 3.9 | .
90 | 46.6 | 4.3 | 3.5 | 0.8
Werte können leicht abweichen. Einheit = mm

Spezifikationen
Beleuchtung

• Light / LED type: White
• Anzahl der LEDs: 8
• LED an/aus schaltbar: Yes
• Infrarotfilter: IR cut-filter >650 nm
• Diffusor verfügbar: No
• Emissionsfilter: No
• Polarisator: No

Optik

• Vergrößerung: 10x ~ 90x
• Makrozoom: No
• Arbeitsabstand: Long
• Objektivtyp: Glas mit Antireflex-Beschichtung

Sensor

• Sensortyp: CMOS
• Auflösung: 1,3 Megapixel (1280x1024)
• Maximale Bildrate: 30 fps

Kompatibilität

• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7, 8, 10 & 11; MacOS 10.9 und höher
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
• Unterstützte Bildformate (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
• Unterstützte Videoformate (Windows): WMV, FLV, SWF
• Unterstützte Bildformate (MacOS): JPEG, PNG
• Unterstützte Videoformate (MacOS): MOV
• Imaging-Standards: DirectShow, UVC
• WiFi: Wireless-ready, benötigt den WF-10 WiFi-Streamer (optional)

Gehäuse

• Gehäusematerial: Composite / Kunststoff
• Vergrößerungssperre: Yes
• Abmessungen: 10,5 cm (L) x 3,2 cm (D)
• Gewicht: 105 g

Eigenschaften

• Spezialfunktion: No
• Messfunktion: Yes
• Kalibrierung: Yes
• Microtouch-Sensor: Yes
• ESD-sicher: No

Information

• Lieferumfang: Mikroskop, Transporttasche, Software-CD, Kalibrierungsziel, Benutzerhandbuch
• Garantie: 2 Jahre (Europa)
• Zulassungen: CE, FCC, ROHS
• Preisrahmen (indikativ): €350,00 - €500,00

Technische Spezifikationen

• Modell: AM4113TL
• Marke: Dino-Lite
• Vergrößerungsbereich: 10x - 90x
• Arbeitsabstand Beispiele: 151.0 mm @20x; 46.6 mm @90x
• Sensorauflösung: 1,3 MP (1280x1024)
• Schnittstelle: USB 2.0
• LEDs: 8 weiße LEDs, schaltbar
• Objektiv: Glas mit Antireflex-Beschichtung
• IR-Filter: IR cut-filter >650 nm
• Abmessungen: 10,5 cm x 3,2 cm
• Gewicht: 105 g
• Mess- & Kalibrierfunktion: Yes
• Lieferumfang: Mikroskop, Tasche, CD, Kalibrierungsziel, Handbuch
• Garantie: 2 Jahre (Europa)
• Konformität: CE, FCC, ROHS
