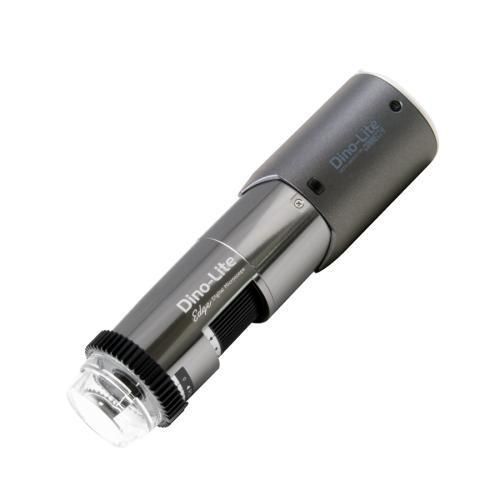

Digitales Videomikroskop WF7915MZTL

InspektionLEDWeißlicht

Produktübersicht
Das WF7915MZTL ist ein digitales Inspektionsmikroskop mit langer Arbeitsdistanz (LWD), ausgestattet mit einem 5,0 MP Edge-Sensor und einem Vergrößerungsbereich von 10–140x. Es ist für industrielle Inspektion, Qualitätskontrolle und Fehleranalyse konzipiert, wenn zusätzlicher Abstand zum Objekt oder ein größeres Sichtfeld erforderlich ist.

Hauptfunktionen

• 5,0 Megapixel Edge-CMOS-Sensor (2592x1944)
• Vergrößerung: 10x ~ 140x
• Grosse Arbeitsdistanz (LWD)
• Erweiterte Schärfentiefe (EDOF) — Fokus-Stacking
• Erweiterter Dynamikumfang (EDR) — Belichtungs-Stacking
• Automatische Vergrößerungsablesung (AMR)
• Einstellbarer linearer Polarisator zur Reduktion von Reflexionen
• Flexible LED-Steuerung (FLC) — 8 weiße LEDs, schaltbar
• USB 2.0 (Kabel) und drahtlose (WiFi) Unterstützung
• Metallgehäuse, ESD-sicher

Funktionsdetails
EDR (Extended Dynamic Range) macht Details in sehr hellen oder dunklen Bereichen sichtbar, indem Bilder mit unterschiedlichen Belichtungen gestackt werden. EDOF (Extended Depth of Field) stackt automatisch Bilder mit verschiedenen Fokus-Ebenen, um die nutzbare Schärfentiefe auf unebenen Oberflächen zu vergrößern. AMR erleichtert Messabläufe durch automatische Vergrößerungserkennung. Der integrierte Polarisator reduziert Spiegelungen bei glänzenden Materialien wie Metall, Kunststoff, Glas, Schmuck und elektronischen Bauteilen. EDOF und EDR sind unter Windows verfügbar; unter macOS sind einige Funktionen nur im Kabelbetrieb verfügbar.

Optical Data Table (Einheit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*Ohne Frontkappe — Einheit = mm

Technische Spezifikationen

• Beleuchtung: Weiße LEDs, 8 LEDs, ein/aus schaltbar
• IR-Filter: IR cut-filter >650 nm
• Diffusor: Ja (N3C-D inklusive)
• Polarisator: Ja, linear, einstellbar
• Vergrößerung: 10x ~ 140x
• Objektivtyp: Glas mit Antireflexbeschichtung
• Sensor: CMOS; Auflösung: 5.0 MP (2592x1944)
• Maximale Bildrate: 30 fps
• Schnittstelle: USB 2.0; WiFi unterstützt
• Betriebssysteme: Windows 7/8/10/11 (voller Funktionsumfang); macOS 10.11.6+ (nur Kabelbetrieb für einige Funktionen)
• Software: DinoCapture 2.0 (Windows) Kabel + Wireless; DinoXcope (macOS) Kabel only; DinoConnect (Wireless only)
• Unterstützte Formate: Bild- und Videoformate variieren nach OS (siehe Datenblatt)
• Gehäusematerial: Metall; ESD-sicher
• Abmessungen: 10.5 cm (L) x 3.2 cm (D); Gewicht: 137 g; Kabellänge: 1.8 m
• Besondere Merkmale: AMR, EDR, EDOF, FLC, Mess- und Kalibrierfunktionen, Microtouch-Sensor
• Lieferumfang: Mikroskop, Transporttasche, Software-CD, Kalibrierziel, Benutzerhandbuch, N3C-O/C/D/E/L/S Kappen
• Garantie: 2 Jahre europäische Garantie; Zulassungen: CE, FCC, ROHS
• Indikative Preisspanne: €1500,00 - €1700,00
