Digitales Videomikroskop AM4815ZT

für die AusbildungInspektionLabor

Produktübersicht

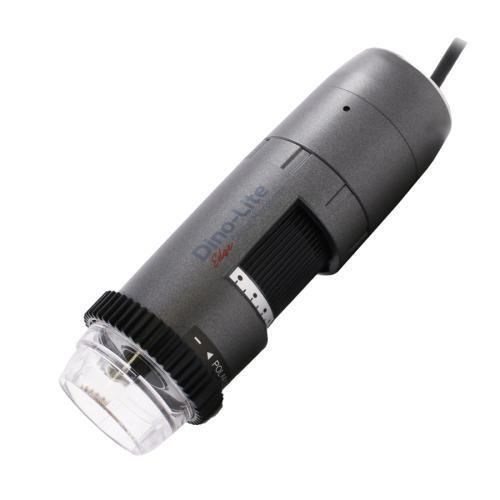

Das Dino-Lite AM4815ZT Edge ist ein USB-Digitalmikroskop für professionelle Sichtprüfung und Dokumentation. Es bietet 20x–220x Vergrößerung, einen integrierten, einstellbaren linearen Polarisator zur Reduzierung von Reflexionen sowie erweiterte Bildfunktionen (EDR/EDOF) für mehr Detailtiefe.

Anwendungsbereiche

• Qualitätskontrolle und Fertigungsinspektion
• Elektronik- und Leiterplattenprüfung
• Materialanalyse, Oberflächenprüfung und Fehleranalyse
• Labor, Forschung und Lehre

Hauptmerkmale

• Vergrößerungsbereich: 20x – 220x
• Sensor: CMOS 1,3 Megapixel (1280 x 1024), bis zu 30 fps
• Integrierter einstellbarer linearer Polarisator zur Reflexionsreduzierung
• Extended Dynamic Range (EDR) und Extended Depth of Field (EDOF) zur Detailverbesserung (nur Windows)
• Austauschbare Kappen für variable Arbeitsabstände und Beleuchtungsoptionen (mehrere Kappen im Lieferumfang)
• Schnittstelle: USB 2.0 (DirectShow / UVC) für Plug-and-Play

Optische Tabelle (Einheit = mm)
MAGNIFICATION RATE | WORKING DISTANCE 1 | WORKING DISTANCE 2* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
20 | 52.7 | 60.2 | 19.5 | 15.6 | 2.5
30 | 26.0 | 33.5 | 13.0 | 10.4 | 1.8
40 | 13.4 | 20.9 | 9.8 | 7.8 | 1.5
50 | 6.4 | 13.9 | 7.8 | 6.3 | -
60 | 2.2 | 9.7 | 6.5 | 5.2 | -
70 | - | 7.1 | 5.6 | 4.5 | 1.0
80 | - | 5.5 | 4.9 | 3.9 | -
90 | - | 4.5 | 4.3 | 3.5 | -
100 | - | 4.1 | 3.9 | 3.1 | -
110 | - | 4.0 | 3.6 | 2.8 | -
120 | - | 4.1 | 3.3 | 2.6 | -
130 | - | 4.5 | 3.0 | 2.4 | -
140 | - | 5.0 | 2.8 | 2.2 | -
150 | - | 5.6 | 2.6 | 2.1 | -
160 | - | 6.3 | 2.4 | 2.0 | -
170 | - | 7.1 | 2.3 | 1.8 | -
180 | 0.5 | 8.0 | 2.2 | 1.7 | -
190 | 1.4 | 8.9 | 2.1 | 1.6 | -
200 | 2.4 | 9.9 | 2.0 | 1.6 | -
210 | 3.4 | 10.9 | 1.9 | 1.5 | -
220 | 4.4 | 11.9 | 1.8 | 1.4 | 0.1

Technische Daten (Kurzfassung)

• Beleuchtung: 8 weiße LEDs, IR cut-filter >650 nm, Diffusor inklusive (N3C-D), LED on/off
• Optik: Glaslinse mit Antireflexbeschichtung
• Sensor & Leistung: CMOS 1,3 MP (1280x1024), bis zu 30 fps
• Kompatibilität: USB 2.0, DirectShow/UVC, Windows 7/8/10/11, MacOS 10.9+, DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Gehäuse & Abmessungen: Metallgehäuse, 10,5 cm (L) x 3,2 cm (D), 105 g, Kabel 1,8 m
• Funktionen: Mess- und Kalibrierunterstützung per Software, Vergrößerungs-Sperre, Microtouch-Sensor
• Regulatorisch & Garantie: CE, FCC, ROHS; 2 Jahre europäische Garantie
• Lieferumfang: Mikroskop, Tasche, Software-CD, Kalibrierziel, Handbuch, Kappen N3C-O/C/D/E/L/S
• Preisbereich (indikat.): €800 - €1000

Hinweis
EDR- und EDOF-Funktionen werden derzeit nur unter Windows unterstützt. Ebenfalls verfügbar: AM4815T (Edge ohne Polarisator).
