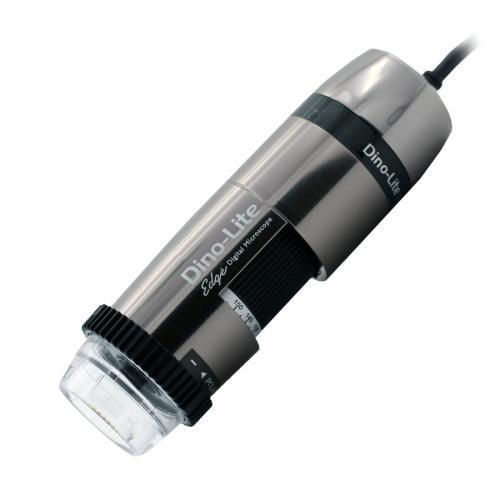

Digitales Videomikroskop AM7515MZTL

InspektionpolarisiertHandgerät

Produktübersicht
Das Dino-Lite AM7515MZTL ist ein USB-Digitalmikroskop mit 5,0 Megapixel-Sensor, Langarbeitsabstand-Optik (LWD) und Aluminium/Metallgehäuse. Es integriert Flexible LED Control (FLC), Automatic Magnification Reading (AMR) und einen linearen Polarisator zur Bildaufnahme reflektierender Oberflächen und für anspruchsvolle Inspektionsaufgaben.

Anwendungen
Geeignet für Inspektion, Reparatur, Nacharbeit und Montage von sperrigen oder empfindlichen Teilen, die zusätzlichen Abstand oder ein größeres Sichtfeld benötigen. Empfohlen für Elektronik, Schmuck, Kunststoff, Glas und Metall, Qualitätskontrolle sowie wiederkehrende Messaufgaben dank AMR und integrierter Messfunktionen.

Hauptmerkmale

• 5,0 MP Edge CMOS-Sensor (2592x1944)
• Vergrößerungsbereich: 10x – 140x (LWD)
• Integrierter linearer Polarisator für reflektierende Oberflächen
• Flexible LED Control (FLC) mit 8 weißen LEDs (an/aus)
• Automatic Magnification Reading (AMR) und umfangreiche Mess- und Kalibrierungsfunktionen
• Aluminium/Metallgehäuse, Magnification Lock, Microtouch-Sensor, ESD-sicher
• Schnittstelle USB 2.0; Wi‑Fi-ready mit optionalem WF-10
• Max. Bildrate 30 fps; Abmessungen 10,5 cm x 3,2 cm; Gewicht 135 g; Kabel 1,8 m
• Austauschbare Frontkappen (N3C-Serie) und Diffusor enthalten

Optical data table (Unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Spezifikationen (Auszug)

• Beleuchtung: 8 weiße LEDs, schaltbar; Diffusor N3C-D enthalten
• Infrarotfilter: IR cut-filter >650 nm; Emissionsfilter: nein
• Objektiv: Glas mit Antireflexbeschichtung; kein Makrozoom
• Schnittstelle & Kompatibilität: USB 2.0; Windows 7/8/10/11, MacOS 10.9+; DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Bildverarbeitungsstandards: DirectShow, UVC
• Spezialfunktionen: AMR, FLC, Kalibrierung, Messfunktionen
• Gehäuse: Aluminium/Metall, Magnification Lock, Abmessungen 10,5 cm x 3,2 cm, Gewicht 135 g, Kabel 1,8 m
• Sicherheit & Zulassung: ESD-sicher; CE, FCC, ROHS

Lieferumfang und Zulassung

• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierungsziel, Bedienungsanleitung, N3C-Frontkappen (O, C, D, E, L, S)
• Garantie: 2 Jahre (europäische Garantie)
• Optional: WF-10 Wi‑Fi-Streamer (separat erhältlich)
