Digitales Videomikroskop AM73515MZT

InspektionpolarisiertHandgerät

Übersicht

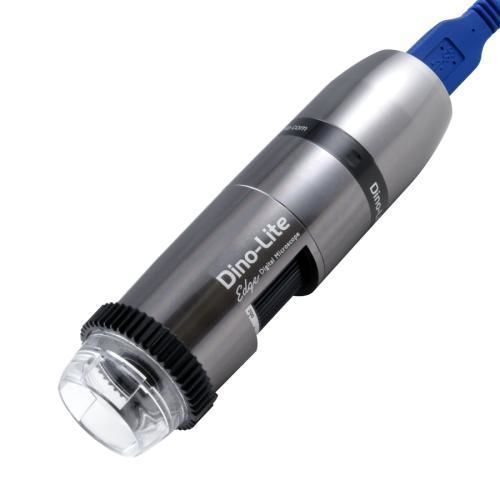

Das Dino-Lite AM73515MZT ist ein USB 3.0 Digitalmikroskop für professionelle Prüf- und Messaufgaben. Mit Edge-Optik, einem 5,0 MP Sensor sowie Funktionen wie Automatic Magnification Reading (AMR) und Flexible LED Control (FLC) ermöglicht es präzise Bildaufnahmen und vereinfachte Messabläufe.

Leistung und Funktionen

• USB 3.0 SuperSpeed bis zu 5 Gbit/s – Bildaufnahme bis zu 45 FPS (1280 x 960)
• CMOS-Sensor 5,0 MP (2560 x 1920) für hochauflösende Aufnahmen
• AMR speichert die Vergrößerung mit dem Bild zur Vereinfachung von Messungen
• FLC und 8 weiße LEDs, ein-/ausschaltbar, Diffusor inklusive
• Integrierter linearer Polarisator, IR cut-Filter >650 nm, wechselbare Frontkappen

Kurze Produktzusammenfassung
Das AM73515MZT deckt einen Vergrößerungsbereich von 10x–220x ab und besitzt eine Standard-Arbeitsdistanz bis ~6 cm. Es kombiniert Dino-Lite Edge Optik, 5 MP Sensor, Metallgehäuse, Vergrößerungs-Arretierung, Mess- und Kalibrierfunktionen, Microtouch-Sensor und ESD-sichere Bauweise. Lieferung mit DinoCapture/DinoXcope Software und maßgeschneidertem USB 3.0-Kabel.

Optical data table
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 142.4 | 37.8 | 28.3 | 19.7
20 | 59.5 | 19.5 | 14.6 | 5.4
30 | 32.9 | 13.0 | 9.7 | 2.6
40 | 20.2 | 9.8 | 7.3 | 1.6
50 | 13.2 | 7.8 | 5.8 | 1.1
60 | 9.0 | 6.5 | 4.8 | 0.8
70 | 6.4 | 5.6 | 4.2 | 0.6
80 | 4.8 | 4.9 | 3.6 | 0.5
90 | 3.9 | 4.3 | 3.2 | 0.42
100 | 3.5 | 3.9 | 2.9 | 0.36
110 | 3.3 | 3.6 | 2.7 | 0.31
120 | 3.5 | 3.3 | 2.4 | 0.27
130 | 3.8 | 3.0 | 2.2 | 0.24
140 | 4.3 | 2.8 | 2.1 | 0.22
150 | 4.9 | 2.6 | 1.9 | 0.20
160 | 5.6 | 2.4 | 1.8 | 0.18
170 | 6.4 | 2.3 | 1.7 | 0.17
180 | 7.3 | 2.2 | 1.6 | 0.15
190 | 8.2 | 2.1 | 1.5 | 0.14
200 | 9.2 | 2.0 | 1.5 | 0.13
210 | 10.2 | 1.9 | 1.4 | 0.13
220 | 11.3 | 1.8 | 1.3 | 0.12
Die angegebenen Werte können leicht abweichen. Einheit = mm. *Ohne Frontkappe

Spezifikation (Beleuchtung, Optik, Sensor, Kompatibilität, Gehäuse, Funktionen, Informationen)
Beleuchtung

• LED-Typ: Weiß
• Anzahl LEDs: 8
• LED ein/aus schaltbar: Ja
• Infrarotfilter: IR cut-filter >650 nm
• Diffusor: Ja (N3C-D inklusive)
• Polarisator: Ja, linear

Optik

• Vergrößerung: 10x ~ 220x
• Makrozoom: Nein
• Arbeitsabstand: Standard (bis ~6 cm)
• Objektivtyp: Glas mit Antireflexbeschichtung

Sensor

• Sensor-Typ: CMOS
• Auflösung: 5,0 Megapixel (2560 x 1920)
• Max. Bildrate: 45 fps (Aufnahme; Video max. 20 fps)

Kompatibilität

• Schnittstelle: USB 3.0, Kabel inklusive (kundenspezifisches Dino-Lite-Kabel)
• Betriebssysteme: Windows 7/8/10/11; macOS 10.9+
• Software: DinoCapture 2.0 (Windows), DinoXcope (macOS)
• Bildstandards: DirectShow, UVC

Gehäuse & Abmessungen

• Gehäusematerial: Metall
• Vergrößerungsarretierung: Ja
• Abmessungen: 11,9 cm (L) x 3,3 cm (Ø)
• Gewicht: 110 g
• Kabellänge: 1,8 m

Funktionen & Informationen

• Spezialfunktionen: AMR, FLC
• Messung & Kalibrierung: Ja
• Microtouch-Sensor: Ja
• ESD-sicher: Ja
• Lieferumfang: Mikroskop, Tasche, Software-CD, Anleitung, Schnellstart, Kalibrierungsziel, Frontkappen (N3C-Serie)
• Garantie: 2 Jahre (EU)
• Zulassungen: CE, FCC, ROHS
• Preisbereich: EUR 1100,00 – EUR 1300,00

Technische Spezifikationen

• Modell: AM73515MZT
• Marke: Dino-Lite
• Vergrößerung: 10x - 220x
• Sensorauflösung: 5,0 MP (2560 x 1920)
• Max. Bildrate: 45 fps (Erfassung bei 1280 x 960; Video max. 20 fps)
• Schnittstelle: USB 3.0 (Kabel inklusive)
• LEDs: 8 weiße LEDs, FLC, LED ein/aus
• Polarisator: Integriert, linear
• Arbeitsabstand: bis ~6 cm (Standard)
• Objektiv: Glas mit Antireflexbeschichtung
• Gehäuse: Metall; Vergrößerungsarretierung
• Abmessungen / Gewicht: 11,9 cm x 3,3 cm / 110 g
• Kabellänge: 1,8 m
• Unterstützte OS: Windows 7/8/10/11, macOS 10.9+
• Lieferumfang: Tasche, Software-CD, Handbuch, Kalibrierungsziel, Frontkappen
• Garantie: 2 Jahre (Europa)
