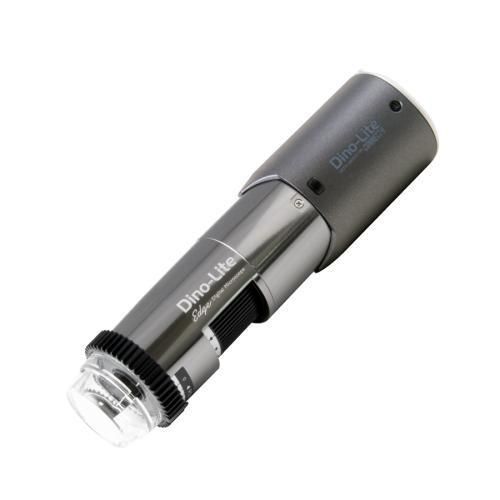

Digitales Videomikroskop WF7515MZTL

InspektionpolarisiertHandgerät

Zusammenfassung
Das Dino-Lite WF7515MZTL ist ein Digitalmikroskop mit langem Arbeitsabstand, ausgestattet mit einem 5‑Megapixel‑Sensor, Flexible LED Control (FLC), integriertem Polarisator und einem Gehäuse aus Aluminium. Es wurde für industrielle Inspektion, Reparatur und Montage entwickelt und bietet präzise Farbwiedergabe sowie ein großes Sichtfeld im Bereich 10–140x.

Anwendungen / Überblick
Als Teil der Long Working Distance (LWD) Serie eignet sich das WF7515MZTL für Inspektionen, bei denen ein größerer Abstand zum Objekt oder ein erweitertes Sichtfeld erforderlich ist. Typische Anwendungen: Elektronikprüfung, Reparatur/Nacharbeit, Qualitätskontrolle, Montage von sperrigen oder empfindlichen Bauteilen und Prüfung reflektierender Oberflächen (Metall, Kunststoff, Glas, Schmuck). Der eingebaute Polarisator reduziert Spiegelungen. AMR unterstützt wiederholbare Messabläufe.

Hauptmerkmale

• 5‑Megapixel Edge‑Sensor (2592×1944)
• Langer Arbeitsabstand (LWD)
• Vergrößerungsbereich: 10–140x
• Integrierter linearer Polarisator
• Aluminium-/Metallgehäuse
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC), 8 weiße LEDs (an/aus)
• Umfangreiche Mess‑ und Kalibrierfunktionen
• Austauschbare Frontkappen (verschiedene Typen enthalten)
• WLAN‑fähig und USB 2.0 Unterstützung

Optical Data Table (Unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW (X) | FIELD OF VIEW (Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 31.2 | 12
20 | 112.5 | 19.5 | 15.6 | 4.5
30 | 72.5 | 13.0 | 10.4 | 3.1
40 | 54.5 | 9.8 | 7.8 | 1.8
50 | 43.5 | 7.8 | 6.2 | 1.2
60 | 37.5 | 6.5 | 5.2 | 0.9
70 | 33.7 | 5.6 | 4.5 | 0.6
80 | 31.3 | 4.9 | 3.9 | 0.5
90 | 29.9 | 4.3 | 3.5 | 0.37
100 | 29.2 | 3.9 | 3.1 | 0.28
110 | 29.1 | 3.5 | 2.8 | 0.22
120 | 29.3 | 3.3 | 2.6 | 0.17
130 | 29.8 | 3.0 | 2.4 | 0.12
140 | 30.5 | 2.8 | 2.2 | 0.09

Technische Spezifikationen (wichtig)

• Beleuchtung: 8 weiße LEDs, LED an/aus schaltbar; Diffusor (N3C-D) enthalten; IR cut‑Filter >650 nm; linearer Polarisator
• Optik: 10×–140× Vergrößerung, Glaslinse mit Antireflexbeschichtung, langer Arbeitsabstand
• Sensor: CMOS, 5.0 Megapixel (2592×1944), max. 30 fps
• Schnittstelle & Software: USB 2.0; WLAN‑fähig; DinoCapture 2.0 (Windows, Kabel + wireless), DinoXcope (Mac, Kabel), DinoConnect (wireless)
• Formate & Standards: diverse Bild-/Videoformate; DirectShow, UVC
• Gehäuse & Abmessungen: Metallgehäuse, Magnification lock, 10,5 cm (L) × 3,2 cm (D), Gewicht 135 g, Kabellänge 1,8 m
• Funktionen: AMR, FLC, Messfunktionen, Kalibrierung, Microtouch‑Sensor, ESD‑sicher
• Lieferumfang: Mikroskop, Tragetasche, Software‑CD, Kalibrierziel, Bedienungsanleitung, N3C‑Kappen (O, C, D, E, L, S)
• Garantie & Zulassung: 2 Jahre europäische Garantie; CE, FCC, RoHS
• Preisrahmen (indiziert): €1.400–€1.600

Hinweis
Die Werte der optischen Tabelle gelten ohne Frontkappe und können in der Praxis geringfügig abweichen.
