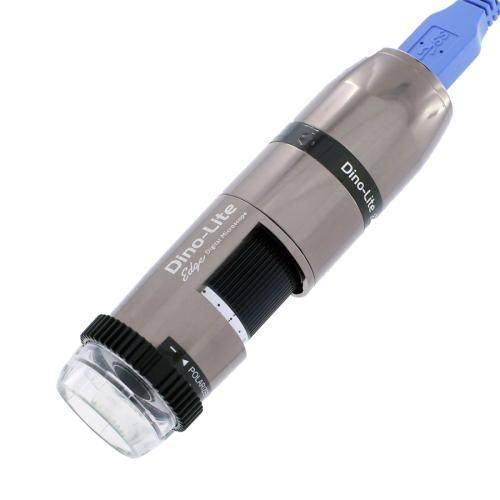

Digitales Videomikroskop AM73915MZTL

InspektionHandgerättragbar

Produktübersicht
Das Dino-Lite AM73915MZTL ist ein USB 3.0 Digitalmikroskop mit großem Arbeitsabstand aus der Dino-Lite Edge‑Familie. Es kombiniert moderne Optik mit einem 5,0 MP CMOS‑Sensor für unkomprimierte Bildaufnahme, präzise Farbwiedergabe und flexible Beleuchtung in einem vollmetallischen Gehäuse.

USB 3.0 / Leistung
USB 3.0 SuperSpeed bietet bis zu 5 Gbit/s (625 MB/s). Das AM73915MZTL unterstützt Bildübertragungen bis zu 45 FPS bei 1280 x 960 (max. Videoaufzeichnung 20 FPS) und ermöglicht so die volle Ausnutzung der Edge‑Optik mit verbesserter Farbtreue und Bilddetail.

Bildverbessernde Funktionen

• EDOF (Extended Depth of Field): erfasst mehrere Tiefenebenen und kombiniert sie zu einem scharfen Bild.
• EDR (Enhanced Dynamic Range): kombiniert mehrere Belichtungen zur Erweiterung des Dynamikumfangs.
• AMR (Automatic Magnification Reading): automatische Erkennung und Einbettung der Vergrößerung in aufgezeichnete Bilder via Dino‑Lite Software.
• FLC (Flexible LED Control): erweiterte Steuerung der integrierten LEDs; eingebauter linearer Polarisator zur Reduzierung von Spiegelungen.

Hinweis
EDOF und EDR sind nur unter Windows verfügbar.

Hauptmerkmale

• Vergrößerungsbereich: 10x – 140x
• Langer Arbeitsabstand bis 240 mm (ohne Frontkappe)
• 5,0 MP CMOS Sensor (2560 x 1920)
• EDOF und EDR
• Automatic Magnification Reading (AMR)
• Flexible LED Control (FLC) und integrierter linearer Polarisator
• Vollmetallgehäuse mit Vergrößerungs-Lock
• Umfangreiche Mess‑ und Kalibrierfunktionen
• Austauschbare Frontkappen und Diffusor im Lieferumfang

Optical data table (unit = mm)
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09

Lieferumfang / Zusätzliche Hinweise
Das Gerät unterstützt Messungen und Kalibrierung und speichert die Vergrößerung mit den aufgenommenen Bildern. Verschiedene Frontkappen und Zubehör sind im Lieferumfang enthalten (siehe Spezifikationen). EDOF/EDR erfordern Windows.

Technische Spezifikationen

• Brand: Dino-Lite
• Modell: AM73915MZTL
• Beleuchtung / LED‑Typ: Weiß, 8 LEDs (ein/aus schaltbar)
• Infrarotfilter: IR cut‑filter >650 nm
• Diffusor: Ja (N3C-D im Lieferumfang)
• Polarisator: Ja, linear
• Vergrößerung: 10x ~ 140x
• Arbeitsabstand: lang (bis zu 240 mm ohne Frontkappe)
• Objektiv: Glas mit Antireflexbeschichtung
• Sensor: CMOS 5.0 MP (2560 x 1920)
• Maximale Bildrate: 45 fps (max. 20 fps Video)
• Schnittstelle: USB 3.0 (Kabel im Lieferumfang; kundenspezifisches Dino‑Lite USB‑A/USB‑C)
• Betriebssysteme: Windows 7/8/10/11; MacOS 10.9 und neuer
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Imaging‑Standards: DirectShow, UVC
• Gehäusematerial: Metall
• Vergrößerungs‑Lock: Ja
• Abmessungen: 119 mm (L) x 33 mm (H)
• Gewicht: 110 g
• Kabellänge: 1,8 m
• Besondere Merkmale: AMR, EDR, EDOF, FLC
• Messung / Kalibrierung: Ja
• Microtouch Sensor: Ja
• ESD‑sicher: Ja
• Lieferumfang: Mikroskop, Tragetasche, Software‑CD, Benutzerhandbuch, Schnellstartanleitung, Kalibrierungsziel, Frontabdeckungen N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S
• Garantie: 2 Jahre (Europa)
• Zulassungen: CE, FCC, ROHS
• Preisbereich (hinweis): EUR 1300 - EUR 1500
