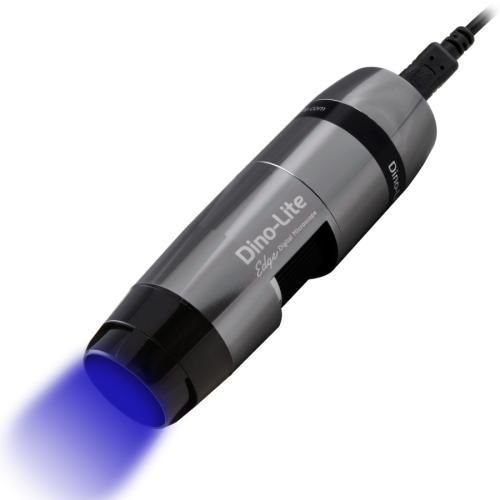

Optisches Mikroskop-Modul AM4917MT-BFCW

InspektionLaborFluoreszenz

Produktbeschreibung
Der AM4917MT-BFCW ist ein Fluoreszenz-Mikroskopmodul für Labor- und Inspektionsanwendungen, die erweiterte Tiefeninformationen und Fluoreszenzdetektion über einen großen Bereich erfordern. Es kombiniert einen 1,3 MP Hochsensitivitäts-CMOS-Sensor mit Extended Depth of Field (EDOF) und Depth Acquisition (DPQ), um scharfe Details über unebene Probenflächen zu erhalten.

Hauptfeatures

• 1,3 Megapixel Sensor (1280x960)
• Hochsensitiver CMOS-Sensor, bis 30 fps
• Anregung 435 nm; Emissionsfilter 475 nm–650 nm (für eCFP, Alexa Fluor 430, Fura Red)
• Umschaltbares Weißlicht-LED für Hellfeldinspektion
• Depth Acquisition (DPQ) und Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Automatic Magnification Readout (AMR)
• Automatische und manuelle Fokussierung
• Metallgehäuse; Magnification Lock

Optical Data Table
Magnification Rate | Working Distance * | Field of View (x) | Field of View (y) | Depth of Field (Unit = mm)
20x | 61.4 | 19.53 | 14.65 | 6.35
30x | 34.6 | 13.02 | 9.77 | 3.03
40x | 22.0 | 9.77 | 7.33 | 1.82
50x | 14.9 | 7.81 | 5.86 | 1.24
60x | 10.7 | 6.51 | 4.88 | 0.91
70x | 8.1 | 5.58 | 4.19 | 0.72
80x | 6.5 | 4.88 | 3.66 | 0.60
90x | 5.6 | 4.34 | 3.26 | 0.51
100x | 5.2 | 3.91 | 2.93 | 0.44
110x | 5.0 | 3.55 | 2.66 | 0.39
120x | 5.2 | 3.26 | 2.44 | 0.34
130x | 5.5 | 3.01 | 2.25 | 0.31
140x | 6.0 | 2.79 | 2.09 | 0.28
150x | 6.6 | 2.60 | 1.95 | 0.26
160x | 7.4 | 2.44 | 1.83 | 0.24
170x | 8.2 | 2.30 | 1.72 | 0.22
180x | 9.0 | 2.17 | 1.63 | 0.21
190x | 10.0 | 2.06 | 1.54 | 0.19
200x | 10.9 | 1.95 | 1.47 | 0.18
210x | 11.9 | 1.86 | 1.40 | 0.17
220x | 13.0 | 1.78 | 1.33 | 0.16

Spezifikationen (aus Tabelle)
Beleuchtung
Light / LED type: 435 nm excitation + white
Number of LEDs: 7 FL + 1 White
LED on/off switchable: Yes
Infrared filter: No
Diffuser available: No
Emission filter: 475 nm ~ 650 nm
Polarizer: No
Fluorophores: eCFP, Alexa Fluor 430, Fura Red

Optik
Magnification: 20x ~ 220x
Working distance: Standard
Lens type: Glass with anti-reflection coating

Sensor
Sensor type: CMOS
Resolution: 1.3 Megapixel (1280x960)
Maximum frame rate: 30 fps

Kompatibilität
Interface: USB 2.0
Operating system: Windows 7, 8, 10 & 11, MacOS 10.9 and up
Software: DinoCapture 2.0 (Windows), DinoXcope (Mac OS)
Supported image formats (Windows): BMP, GIF, PNG, JPG, TIF, RAS, PNM, TGA, PCX, MNG, WBMP, JP2, JPC, PGX
Supported video formats (Windows): WMV, FLV, SWF
Supported image formats (MacOS): JPEG, PNG
Supported video formats (MacOS): MOV

Gehäuse
Housing material: Metal housing
Magnification lock: Yes
Dimensions: 104 mm (H) x 32 mm (D)
Weight: 95 g
Cable length: 1.8 m

Funktionen
Besondere Funktionen: Depth Acquisition (DPQ), Extended Depth of Field (EDOF), Extended Dynamic Range (EDR), Auto and Manual Refocusing, Automatic Magnification Readout (AMR)
Measurement: Yes
Calibration: Yes
Microtouch sensor: Yes

Information
Package contents: Microscope, carry pouch, calibration target, user manual, N3C-C (Close Cap), N3C-EB (Extended Open Black Cap), N3C-LB (Black Long Cap), N3C-OB (Black Open Cap)
Warranty information: 2 years European warranty
Regulatory approval: CE, FCC, ROHS

Charakteristiken / Technische Spezifikationen

• Modell: AM4917MT-BFCW
• Beleuchtung: 435 nm Fluoreszenz + Weißlicht, 7 FL + 1 White LEDs, schaltbar
• Emissionsfilter: 475 nm ~ 650 nm
• Sensor: CMOS, 1.3 MP (1280x960), bis 30 fps
• Schnittstelle: USB 2.0
• Betriebssysteme: Windows 7/8/10/11, MacOS 10.9+
• Gehäuse: Metall, Magnification lock vorhanden
• Abmessungen / Gewicht: 104 mm x 32 mm / 95 g
• Kabel: 1.8 m
• Besondere Funktionen: DPQ, EDOF, EDR, AMR, Auto/Manual Refocusing
• Lieferumfang: Microscope, Tasche, Kalibrierziel, Handbuch, mehrere Caps
• Garantie: 2 Jahre (Europa)
• Regulatorisch: CE, FCC, ROHS
