Digitales Videomikroskop AM4117MZTL

InspektionkompaktLED

Produktübersicht

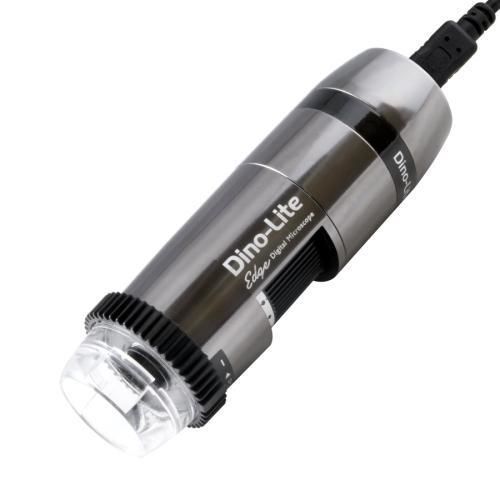

Das Dino-Lite AM4117MZTL ist ein Digitalmikroskop der EDGE PLUS Serie mit großem Arbeitsabstand (LWD). Es bietet eine Vergrößerung von 10–140x, einen CMOS-Sensor 1,3 MP (1280 x 960) und USB 2.0-Anschluss mit bis zu 30 fps. Das Gerät kommt in einem kompakten Metallgehäuse mit einstellbarem linearem Polarisator und Flexible LED Control für Inspektion und Messaufgaben.

Hauptmerkmale

• EDGE PLUS 1,3 Megapixel Sensor (1280 x 960)
• Flexible LED Control (FLC)
• Vergrößerung: 10–140x
• Optik für großen Arbeitsabstand
• Einstellbarer linearer Polarisator
• Bis zu 30 fps über USB 2.0
• Metallgehäuse mit Vergrößerungssperre
• Mess- und Kalibrierungsunterstützung
• ESD-sicheres Design und Microtouch-Sensor

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE (mm) | FIELD OF VIEW (X) (mm) | FIELD OF VIEW (Y) (mm) | DEPTH OF FIELD (mm)
10 | 237.6 | 39.1 | 29.0 | 24.61
20 | 115.0 | 19.5 | 14.7 | 6.68
30 | 75.4 | 13.0 | 9.8 | 3.21
40 | 56.7 | 9.8 | 7.3 | 1.94
50 | 46.4 | 7.8 | 5.9 | 1.33
60 | 40.1 | 6.5 | 4.9 | 0.98
70 | 36.3 | 5.6 | 4.2 | 0.76
80 | 34.0 | 4.9 | 3.7 | 0.62
90 | 32.6 | 4.3 | 3.3 | 0.51
100 | 31.9 | 3.9 | 2.9 | 0.44
110 | 31.7 | 3.6 | 2.7 | 0.38
120 | 31.9 | 3.3 | 2.4 | 0.33
130 | 32.4 | 3.0 | 2.3 | 0.30
140 | 33.2 | 2.8 | 2.1 | 0.27
Aufgelistete Werte können leicht abweichen | *Ohne Frontkappe | Einheit = mm

Beleuchtung und Optik

• Lichttyp: weiße LEDs (8 LEDs), ein-/ausschaltbar
• Flexible LED Control (FLC) zur Helligkeitssteuerung
• IR-Sperrfilter: IR cut-filter >650 nm
• Diffusor enthalten (N3C-D); kein Emissionsfilter
• Objektiv: Glas mit Antireflexbeschichtung
• Kein Makro-Zoom; Polarisator: linear und einstellbar

Sensor und Kompatibilität

• Sensor: CMOS 1,3 MP (1280 x 960)
• Maximale Bildrate: 30 fps (USB 2.0)
• Schnittstelle: USB 2.0 (DirectShow, UVC)
• Betriebssysteme: Windows 7/8/10/11, MacOS 11.1+
• Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Unterstützte Formate: BMP, GIF, PNG, JPG, TIF, WMV, MOV usw.
• WiFi: Wireless-ready mit optionalem WF-10 Sender

Gehäuse, Funktionen & Lieferumfang

• Gehäusematerial: Metall; ESD-sicheres Design
• Vergrößerungssperre und Microtouch-Sensor
• Maße: 10,5 cm (L) x 3,2 cm (D); Gewicht: 130 g; Kabel: 1,5 m
• Mess- und Kalibrierungsfunktionen; Kalibrierungsziel enthalten
• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierungsziel, Handbuch, mehrere Kappen (N3C-Serie)
• Zulassungen: CE, FCC, ROHS; Garantie: 2 Jahre (Europa)
• Preisbereich (indikativ): €900,00 - €1100,00

Technische Daten

• Modell: AM4117MZTL
• Serie: EDGE PLUS (Long Working Distance)
• Vergrößerung: 10–140x
• Sensorauflösung: 1,3 MP (1280 x 960)
• Schnittstelle: USB 2.0; Bildrate: bis zu 30 fps
• LEDs: 8 weiße LEDs, Diffusor enthalten
• Polarisator: linear einstellbar
• Objektiv: Glas mit Antireflexbeschichtung
• Gehäuse: Metall, ESD-sicher; Maße/Gewicht/Kabel wie oben
• Kompatibilität: Windows (DinoCapture), Mac (DinoXcope)
• Enthaltenes Zubehör: verschiedene Kappen, Tasche, Software-CD, Kalibrierungsziel, Handbuch
