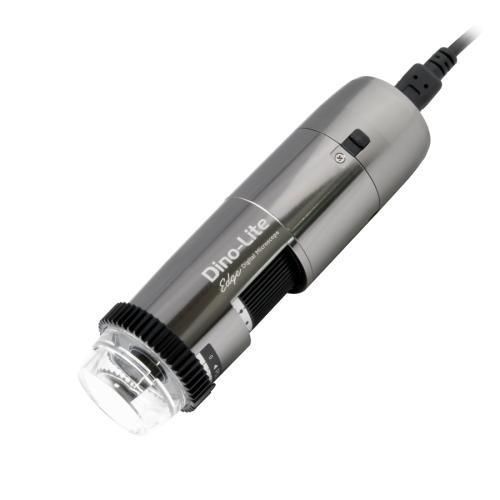

Digitales Videomikroskop AF7915MZT

InspektionPolarisationHandgerät

Produktübersicht
Das AF7915MZT ist ein handgehaltenes digitales Mikroskop mit 5 Megapixeln, entwickelt für detaillierte Inspektion und Messungen an einer Vielzahl von Materialien. Es kombiniert einen hochauflösenden Edge-Sensor mit Funktionen zur Verbesserung der Tiefenschärfe, des Dynamikbereichs und von Messabläufen. Das Gerät ist kompatibel mit dem optionalen WF‑20 Wi‑Fi‑Streamer.

Hinweis
EDOF, EDR und DPQ sind nur auf Windows‑PC verfügbar.

Hauptmerkmale

• 5 Megapixel Edge‑Sensor (2592 x 1944)
• Extended Depth of Field (EDOF)
• Extended Dynamic Range (EDR)
• Automatic Magnification Reading (AMR)
• Einstellbarer linearer Polarisator
• Flexible LED Control (FLC), 8 weiße LEDs
• Wireless‑ready (erfordert optionales WF‑20)
• Metallgehäuse und Vergrößerungs‑Lock

Anwendungsbereiche

• Inspektion glänzender oder reflektierender Objekte (Metall, Kunststoff, Glas, Schmuck, Elektronik)
• Maßprüfungen und Kalibrierung mit integriertem AMR und Messwerkzeugen
• Bildgebung rauer oder unebener Oberflächen mit EDOF zur Erhöhung der nutzbaren Tiefenschärfe

Optical Data Table
MAGNIFICATION RATE | WORKING DISTANCE * | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD
10 | 142.6 | 39.6 | 29.7 | 26.0
20 | 60.1 | 19.8 | 14.8 | 7.0
30 | 33.6 | 13.2 | 9.9 | 3.3
40 | 21.0 | 9.9 | 7.4 | 2.0
50 | 14.0 | 7.9 | 5.9 | 1.4
60 | 9.8 | 6.6 | 4.9 | 1.0
70 | 7.3 | 5.7 | 4.2 | 0.8
80 | 5.7 | 4.9 | 3.7 | 0.6
90 | 4.8 | 4.4 | 3.3 | 0.5
100 | 4.3 | 4.0 | 3.0 | 0.4
110 | 4.2 | 3.6 | 2.7 | 0.4
120 | 4.3 | 3.3 | 2.5 | 0.3
130 | 4.7 | 3.0 | 2.3 | 0.3
140 | 5.2 | 2.8 | 2.1 | 0.3
150 | 5.8 | 2.6 | 2.0 | 0.3
160 | 6.5 | 2.5 | 1.9 | 0.2
170 | 7.3 | 2.3 | 1.8 | 0.2
180 | 8.1 | 2.2 | 1.6 | 0.2
190 | 9.1 | 2.1 | 1.6 | 0.2
200 | 10.0 | 2.0 | 1.5 | 0.2
210 | 11.0 | 1.9 | 1.4 | 0.2
220 | 12.1 | 1.8 | 1.3 | 0.2

Listed values may differ slightly | * Without front cap | Unit = mm

Zusätzliche Details
EDR kombiniert Bilder mit unterschiedlichen Belichtungen, um Details in dunklen und hellen Bereichen hervorzuheben. EDOF legt Bilder mit unterschiedlichen Fokuslagen übereinander, um die nutzbare Tiefenschärfe auf rauen Oberflächen zu erhöhen. AMR bietet eine schnelle Vergrößerungsablesung für Messungen. Der einstellbare lineare Polarisator reduziert Spiegelungen bei reflektierenden Proben.

Technische Spezifikationen

• Beleuchtung: weiße LEDs (8), ein/aus schaltbar; IR cut-filter >650 nm; Diffusor (N3C‑D inklusive)
• Optik: Vergrößerung 10x–220x; Glaslinse mit Antireflexbeschichtung; Arbeitsabstand: Standard
• Sensor: CMOS, 5.0 Megapixel (2592 x 1944); maximale Bildrate: 30 fps
• Schnittstelle / Kompatibilität: USB 2.0; Windows 7/8/10/11 (EDR/EDOF/DPQ auf Windows), macOS 10.9+; Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Unterstützte Formate: mehrere Bild‑/Videoformate je nach OS (BMP, PNG, JPG, TIF, MOV, WMV etc.)
• Gehäuse: Metall; Vergrößerungs‑Lock: Ja; Abmessungen: 11,5 cm (L) x 3,4 cm (D); Gewicht: 97 g; Kabellänge: 1,8 m
• Funktionen: AMR, EDR, EDOF, FLC, Messung & Kalibrierung, Microtouch‑Sensor, ESD‑sicher; wireless‑ready (WF‑20 optional)
• Lieferumfang: Mikroskop, Trageetui, Software‑CD, Kalibrierungsziel, Bedienungsanleitung, N3C‑Kappen‑Set (O, C, D, E, L, S)
• Garantie & Zulassungen: 2 Jahre Europäische Garantie; CE, FCC, ROHS
• Preisbereich (indikativ): €1100,00 - €1300,00
