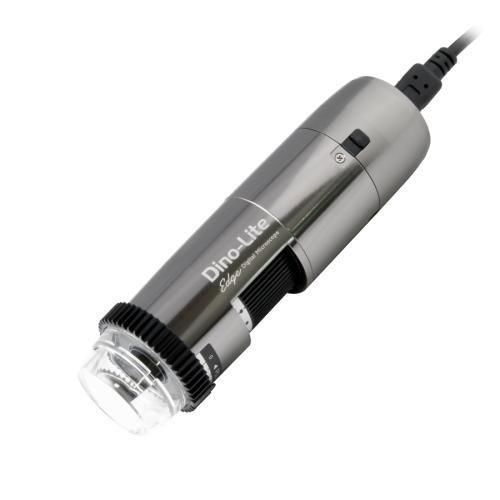

Digitales Videomikroskop AF7915MZTL

Inspektionfür MaterialforschungPolarisation

Produktübersicht
Das Dino-Lite AF7915MZTL gehört zur Long Working Distance (LWD)-Serie. Mit einer für Inspektionsaufgaben optimierten Arbeitsdistanz und einem Vergrößerungsbereich von 10–140× eignet es sich für Anwendungen, die größeren Abstand zum Objekt oder ein größeres Sichtfeld erfordern, z. B. Elektronikinspektion, Materialanalyse und Qualitätskontrolle.

Hauptmerkmale

• 5 MP Edge CMOS-Sensor (2592×1944)
• Erweiterte Schärfentiefe (EDOF)
• Erweiterter Dynamikumfang (EDR)
• Vergrößerung 10–140×
• Lange Arbeitsdistanz
• Automatische Vergrößerungsablesung (AMR)
• Integrierter, einstellbarer Linear-Polarisator
• Flexible LED-Steuerung (FLC) mit 8 weißen LEDs
• Drahtlos-bereit (WF-20 optional)

Hinweise
EDR (Extended Dynamic Range) macht Details in sehr dunklen oder sehr hellen Bildbereichen sichtbar, indem Bilder mit unterschiedlichen Belichtungen gestapelt werden. EDOF (Extended Depth of Field) stapelt automatisch Bilder mit unterschiedlichen Fokusebenen, um die Schärfentiefe auf rauen oder unebenen Oberflächen zu verbessern. AMR liefert die automatische Vergrößerungsablesung für Messabläufe. Der integrierte Polarisator reduziert Reflexionen auf glänzenden oder reflektierenden Proben wie Metall, Kunststoff, Glas, Schmuck und Elektronik. EDOF- und EDR-Funktionen sind nur unter Windows verfügbar.

Optische Daten
MAGNIFICATION RATE | WORKING DISTANCE* | FIELD OF VIEW(X) | FIELD OF VIEW(Y) | DEPTH OF FIELD
10 | 234.5 | 39.0 | 29.2 | 12.0
20 | 112.5 | 19.5 | 14.6 | 4.5
30 | 72.5 | 13.0 | 9.7 | 3.1
40 | 54.5 | 9.8 | 7.3 | 1.8
50 | 43.5 | 7.8 | 5.8 | 1.2
60 | 37.5 | 6.5 | 4.8 | 0.9
70 | 33.7 | 5.6 | 4.2 | 0.6
80 | 31.3 | 4.9 | 3.6 | 0.5
90 | 29.9 | 4.3 | 3.2 | 0.37
100 | 29.2 | 3.9 | 2.9 | 0.28
110 | 29.1 | 3.5 | 2.6 | 0.22
120 | 29.3 | 3.3 | 2.4 | 0.17
130 | 29.8 | 3.0 | 2.2 | 0.12
140 | 30.5 | 2.8 | 2.1 | 0.09
*Ohne Frontkappe. Einheit = mm

Technische Daten

• Marke: Dino-Lite
• Modell: AF7915MZTL
• Beleuchtung: Weiße LED, 8 LEDs; LED an/aus schaltbar; Diffusor enthalten (N3C-D); IR-Cut-Filter >650 nm; kein Emissionsfilter
• Polarisator: Integriert, linear, einstellbar
• Optik: 10×–140×; Glaslinse mit Antireflexbeschichtung; lange Arbeitsdistanz
• Sensor: CMOS, 5,0 MP (2592×1944); max. 30 fps
• Schnittstelle: USB 2.0
• Kompatibilität: Windows 7/8/10/11; MacOS 10.9+; Software: DinoCapture 2.0 (Windows), DinoXcope (Mac)
• Unterstützte Formate/Standards: Bild-/Videoformate je nach OS; DirectShow, UVC
• Wireless: Wireless-ready (WF-20 optional)
• Gehäuse: Metall
• Abmessungen: 115 mm (L) × 34 mm (D)
• Gewicht: 97 g
• Kabellänge: 1,8 m
• Spezialfunktionen: AMR, EDR, EDOF, FLC; Messung und Kalibrierung unterstützt; Microtouch-Sensor; ESD-sicher
• Lieferumfang: Mikroskop, Tragetasche, Software-CD, Kalibrierziel, Bedienungsanleitung, N3C-O, N3C-C, N3C-D, N3C-E, N3C-L, N3C-S
• Garantie: 2 Jahre (EU)
• Zulassungen: CE, FCC, ROHS
• Preisbereich angegeben: €1.100,00 - €1.300,00
